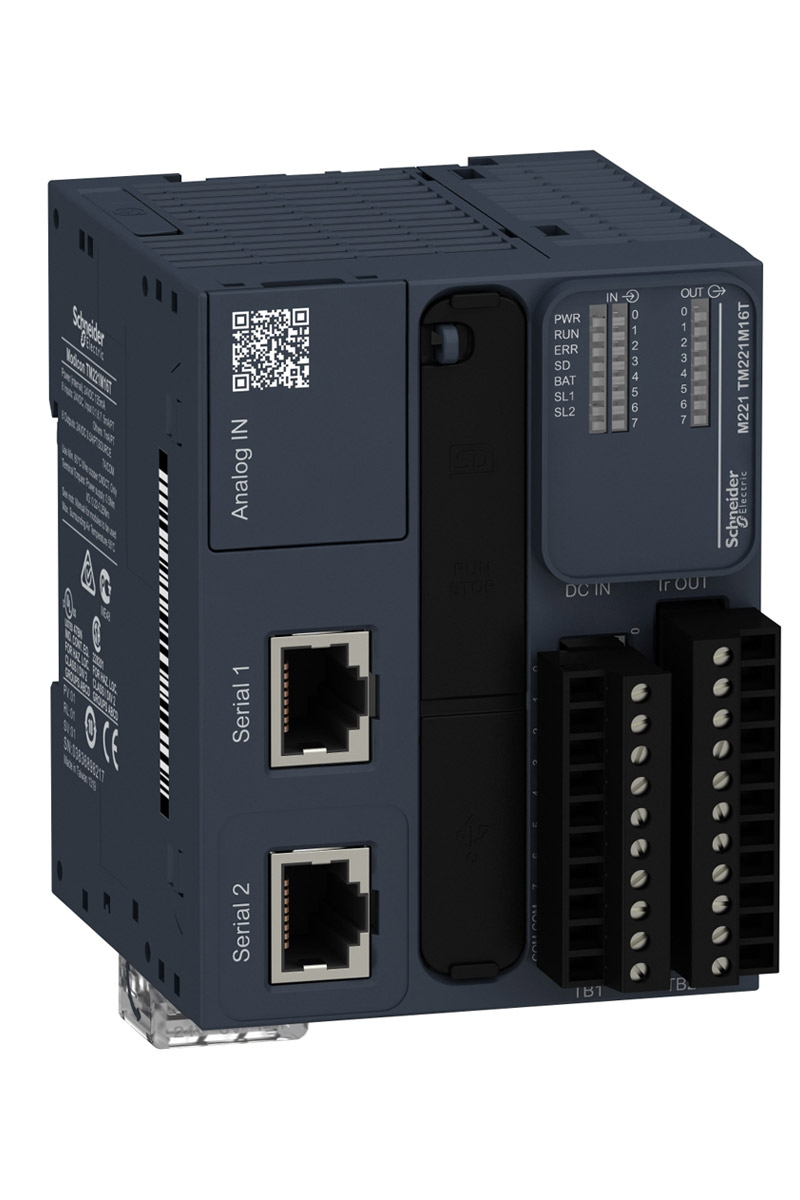

Schneider TM221M16T M221-16 Kontrolör

Name: elektromarketim
Rating: 4.7 (177 reviews)

%34
İNDİRİM

13.232,86 ₺

8.733,69 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Kontrolör
Ürün Özellikleri
Ürün serisi
:
Modicon M221
Ürün ya da bileşen tipi
:
Lojik kontrolör
[Us] nominal besleme gerilimi
:
24 V DC
Dijital giriş sayısı
:
8, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Analog giriş modülü
:
2 -de 0...10 V
Dijital çıkış tipi
:
Transistör
Dijital çıkış sayısı
:
8 transistör 2 hızlı çıkış
Dijital çıkış gerilimi
:
24 V DC
Dijital çıkış akımı
:
0.5 A
Tamamlayıcı Özellikler
Dijital G/Ç sayısı
:
16
G/Ç genişleme modülünün sayısı
:
7 için röle çıkışı
Besleme gerilimi limitleri
:
20,4…28,8 V
Kalkış akımı
:
35 A
W cinsinden güç tüketimi
:
22 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile)
3,2 W -de 24 V (G/Ç genişleme modülsüz)
Güç besleme çıkış akımı
:
0,52 A 5 V için genişletme veriyolu
0,49 A 24 V için genişletme veriyolu
Dijital giriş lojiği
:
Blok veya kaynak (pozitif/negatif)
Dijital giriş gerilimi
:
24 V
Dijital giriş gerilim tipi
:
DC
Analog giriş çözünürlüğü
:
10 bit
LSB değeri
:
10 mV
Dönüşüm süresi
:
Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş
Girişlerde izin verilen aşırı yük
:
+/- 30 V DC için 5 min (maksimum) için analog giriş
+/- 13 V DC (kalıcı) için analog giriş
Gerilim durumu 1 garantili
:
>= 15 V için giriş
Gerilim durumu 0 garantili
:
<= 5 V için giriş
Dijital giriş akımı
:
7 mA için Dijital giriş
5 mA için hızlı giriş
Giriş empedansı
:
100 kOhm için analog giriş
3.4 kOhm için giriş
4,9 kOhm için hızlı giriş
Yanıt süresi
:
35 µs kapama, I2...I5 terminaller için giriş
5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş
35 µs açma, diğer terminaller terminaller için giriş
5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş
100 µs kapama, diğer terminaller terminaller için giriş
5 µs açma, kapama, Q0...Q1 terminaller için çıkış
50 µs açma, kapama, Q2...Q3 terminaller için çıkış
300 µs açma, kapama, diğer terminaller terminaller için çıkış
Yapılandırılabilir filtreleme süresi
:
0 ms için giriş
3 ms için giriş
12 ms için giriş
Dijital çıkış lojiği
:
Pozitif lojik (kaynak)
Ortak çıktı başına maksimum akım
:
4 A
Çıkış frekansı
:
100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal
5 kHz için çıkış -de Q2...Q3 terminal
0,1 kHz için çıkış -de Q4...Q6 terminal
Mutlak doğruluk hatası
:
Tam ölçeğin +/- % 1'i için analog giriş
Maksimum sızıntı akımı
:
0,1 mA için transistör çıkışı
Maksimum voltaj düşüşü
:
<1 V
Mekanik dayanıklılık
:
20000000 cycles için transistör çıkışı
Maksimum tungsten yükü
:
<12 W için çıkış ve hızlı çıkış
Koruma tipi
:
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Çıkışta kısa devre koruması
Aşırı yük ve kısa devre koruması -de 1 A
Sıfırlama süresi
:
1 s otomatik sıfırlama
Bellek kapasitesi
:
256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat
256 kB için dahili değişkenler RAM
Yedeklenen veri
:
256 kB dahili flash bellek için uygulama ve verinin yedeği
Veri depolama ekipmanı
:
2 GB SD kart (opsiyonel)
Pil tipi
:
BR2032 lityum şarj edilemez, pil ömrü: 4 yr
Yedekleme süresi
:
1 yıl -de 25 °C (güç kaynağı kesintisi ile)
2 talimatın uygulanma süresi
:
0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
Olay görevi için zaman
:
60 µs yanıt süresi
Uygulama yapısı
:
8 kesinti görevi
1 döngüsel yardımcı görev
1 yapılandırılabilir serbest duruş/döngüsel master görevi
Nesne alanlarının maksimum boyutu
:
8000 %MW bellek word
255 %C sayaç
512 %KW sabit word
255 %TM zamanlayıcı
512 %M bellek biti
Saat sapması
:
<= 30 sn/ay -de 25 °C
Düzenleme döngüsü
:
Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü
Konumlama fonksiyonları
:
Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz)
Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz)
Kullanılabilir işlev
:
Frekans jeneratörü
PWM
PLS
Sayım giriş sayısı
:
4 hızlı giriş (HSC modu) -de 100 kHz 32 bit
Karşı işlev
:
Monofaze
Darbe/yön
A/B
Entegre bağlantı tipi
:
USB portuile mini B USB 2.0 konnektör
Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS485
Yalıtımsız seri bağlantı seri 2ile RJ45 konnektör ve RS232/RS485
Besleme
:
(seri 1)seri bağlantı besleme: 5 V, <200 mA
İletim hızı
:
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn için USB
Haberleşme port protokolü
:
USB portu: USB protokol - SoMachine-Ağ
Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network
Haberleşme hizmeti
:
Modbus master
Modbus slave
Yerel sinyalleme
:
PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
G/Ç durumu: kanal başına 1 LED (yeşil)
Elektrikli bağlantı
:
Terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için
Konnektör, 4 terminaller analog girişler için
Mini B USB 2.0 konnektör programlama terminali için
Çıkarılabilir vidalı terminal bloğu, 10 terminaller girişler için
Çıkarılabilir vidalı terminal bloğu, 11 terminaller çıkışlar için
Cihazlar arasındaki maksimum kablo mesafesi
:
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <30 m için çıkış
Ekransız kablo: <30 m için dijital giriş
Ekransız kablo: <1 m için analog giriş
Ekranlı kablo: <3 m için hızlı çıkış
Yalıtım
:
Giriş ve dahili lojik arasında -de 500 V AC
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkış grupları arasında -de 500 V AC
Analog giriş ve dahili lojik arasında yalıtımsız
Analog girişler arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
İşaretleme
:
CE
Montaj desteği
:
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel
Yükseklik
:
90 mm
Derinlik
:
70 mm
Genişlik
:
70 mm
Ürün ağırlığı
:
0,264 kg
Ortam Koşulları
Standartlar
:
EN/IEC 61010-2-201
EN/IEC 60664-1
EN/IEC 61131-2
Ürün sertifikaları
:
RCM
CULus
ABS
LR
IACS E10
DNV-GL
EAC
CSA
Çevresel özellik
:
Sıradan ve tehlikeli yer
Elektrostatik deşarja direnç
:
8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
Hızlı geçici akımlara direnç
:
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları)
2 kV 'e uygunEN/IEC 61000-4-4 (röle çıkışı)
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı)
Kesinti dayanımı
:
2 kV güç hatları (AC) ortak mod 'e uygunEN/IEC 61000-4-5
2 kV röle çıkışı ortak mod 'e uygunEN/IEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV güç hatları (AC) diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
Radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç
:
10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
Elektromanyetik emisyon
:
Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunEN/IEC 55011
Mikro kırılmalara bağışıklık
:
10 ms
Çalışma için ortam hava sıcaklığı
:
-10…55 °C (yatay kurulum)
-10…35 °C (dikey kurulum)
Depolama ortam koşulları
:
-25…70 °C
Bağıl nem
:
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi
:
IP20 koruyucu kapak yerindeyken
Kirletme derecesi
:
<= 2
Çalışma yüksekliği
:
0...2000 m
Depolama yüksekliği
:
0…3000 m
Titreşim direnci
:
3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
1 gn -de 8,4…150 Hz üzerinde simetrik ray
1 gn -de 8,4…150 Hz üzerinde panel montajı
Darbe dayanımı
:
147 m/s² için 11 ms
