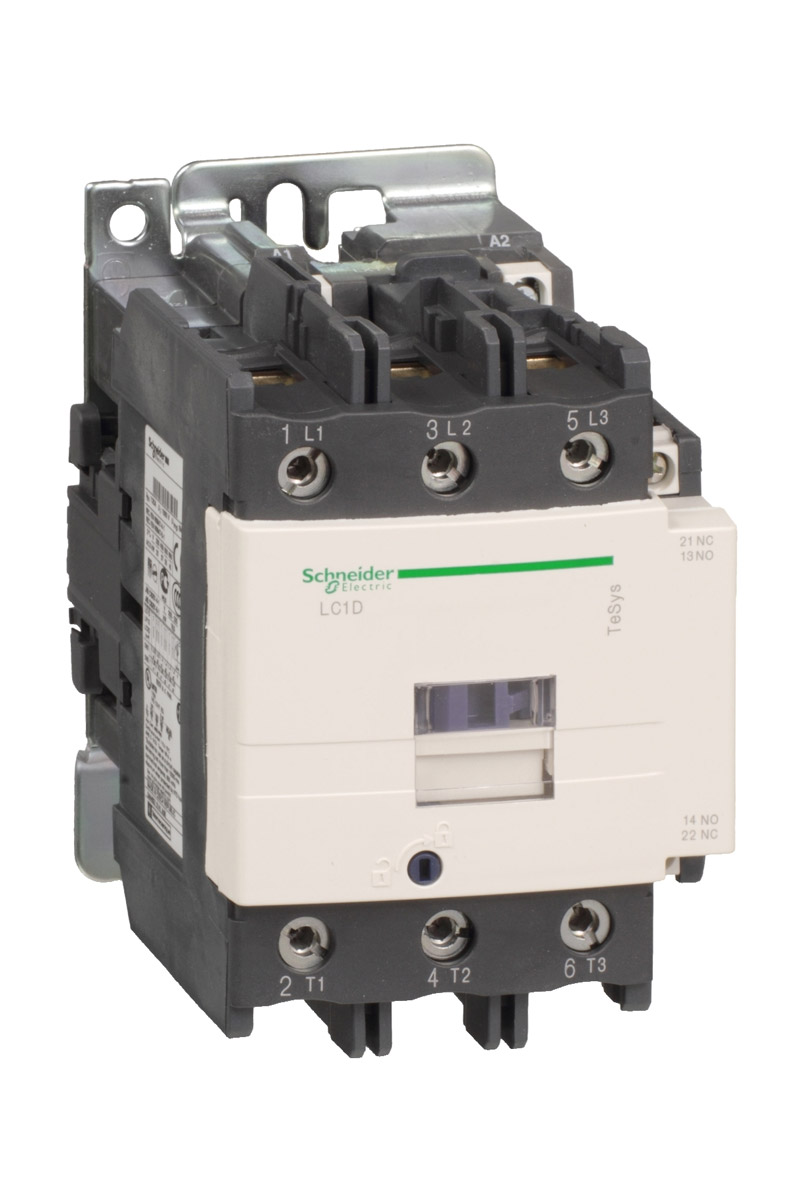

Schneider LC1-D80B7 24VAC 37kW 1NA+1NK Kontaktör

4.531,12
KargoVereceğiniz sipariş Cuma günü kargoda!
Cuma
Kargoda
15000₺ ve ÜZERİ
   ÖZEL TEKLİF
Adet
Sepete Ekle
Hemen Al

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D TeSys Deca Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Motor kontrol Direnç yükü Kullanım kategorisi :...

Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
  • Soru Sor
  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün adı
    :
    TeSys D
    TeSys Deca
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1D
    Kontaktör uygulaması
    :
    Motor kontrol
    Direnç yükü
    Kullanım kategorisi
    :
    AC-1
    AC-4
    AC-3
    AC-3e
    Kutup tanımı
    :
    3P
    Power pole contact composition
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 300 V DC 25...400 Hz
    Güç devresi: <= 690 V AC
    [Ie] nominal çalışma akımı
    :
    125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
    80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    80 A 60 °C) -de <= 440 V AC-3e için güç devresi
    Motor gücü kW
    :
    22 kW -de 220...230 V AC 50/60 Hz (AC-3)
    37 kW -de 380...400 V AC 50/60 Hz (AC-3)
    45 kW -de 415...440 V AC 50/60 Hz (AC-3)
    55 kW -de 500 V AC 50/60 Hz (AC-3)
    45 kW -de 660...690 V AC 50/60 Hz (AC-3)
    45 kW -de 1000 V AC 50/60 Hz (AC-3)
    15 kW -de 400 V AC 50/60 Hz (AC-4)
    Motor power HP (UL / CSA)
    :
    7,5 hp -de 120 V AC 50/60 Hz için 1 faz motorlar
    15 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
    30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
    30 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
    60 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
    60 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    24 V AC 50/60 Hz
    Yardımcı kontak düzenleme
    :
    1 NA + 1 NK
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    10 A -de <60 °C için sinyalleme devresi
    125 A -de <60 °C için güç devresi
    Irms nominal kapama kapasitesi
    :
    140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
    250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
    1100 A -de 440 V için güç devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    1100 A -de 440 V için güç devresi 'e uygunIEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    640 A -de <40 °C - 10 s için güç devresi
    990 A -de <40 °C - 1 sn için güç devresi
    135 A -de <40 °C - 10 min için güç devresi
    320 A -de <40 °C - 1 min için güç devresi
    100 A - 1 sn için sinyalleme devresi
    120 A - 500 ms için sinyalleme devresi
    140 A - 100 ms için sinyalleme devresi
    Ilgili sigorta değeri
    :
    10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
    200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
    Ortalama empedans
    :
    0,8 mOhm - Ith 125 A 50 Hz için güç devresi
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Güç devresi: 1000 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    Elektrik dayanıklılığı
    :
    0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
    1,5 Mcycles 80 A AC-3 Ue'de <= 440 V
    1,5 Mcycles 80 A AC-3e Ue'de <= 440 V
    Kutup başına güç dağılımı
    :
    5,1 W AC-3
    12,5 W AC-1
    5,1 W AC-3e
    Front cover
    :
    Ile
    Montaj desteği
    :
    Plaka
    Ray
    Standartlar
    :
    CSA C22.2 No 14
    EN 60947-4-1
    EN 60947-5-1
    IEC 60947-4-1
    IEC 60947-5-1
    UL 508
    Ürün sertifikaları
    :
    UL
    GOST
    DNV
    BV
    CSA
    RINA
    LROS (Lloyds register of shipping)
    GL
    CCC
    Bağlantılar - terminaller
    :
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
    Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek kablo uçsuz
    Güç devresi: konnektör 2 kablo(lar) 4…25 mm²esnek kablo uçsuz
    Güç devresi: konnektör 1 kablo(lar) 4…50 mm²esnek ile
    Güç devresi: konnektör 2 kablo(lar) 4…16 mm²esnek ile
    Güç devresi: konnektör 1 kablo(lar) 4…50 mm²katı kablo uçsuz
    Güç devresi: konnektör 2 kablo(lar) 4…25 mm²katı kablo uçsuz
    Sıkma torku
    :
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm
    Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
    Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Çalışma süresi
    :
    20...35 msn kapama
    6...20 msn açma
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Mekanik dayanıklılık
    :
    4 Mcycles
    Maximum operating rate
    :
    3600 cyc/h -de <60 °C
    Tamamlayıcı Özellikler
    Bobin teknolojisi
    :
    Yerleşik süpresör modülü olmadan
    Kontrol devresi gerilim limitleri
    :
    0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz
    0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
    0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz
    1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz
    VA cinsinden kalkış gücü
    :
    245 VA 60 Hz 0,75 20 °C)
    245 VA 50 Hz 0,75 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    26 VA 60 Hz 0,3 20 °C)
    26 VA 50 Hz 0,3 20 °C)
    Isı dağılımı
    :
    6…10 W -de 50/60 Hz
    Yardımcı kontak tipi
    :
    Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
    Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
    Sinyalleme devre frekansı
    :
    25...400 Hz
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum anahtarlama gerilimi
    :
    17 V için sinyalleme devresi
    Çakışmama süresi
    :
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
