Marka : Schneider |Ürün Kodu : LC1D253BD
0 Yorum | Yorum Yap

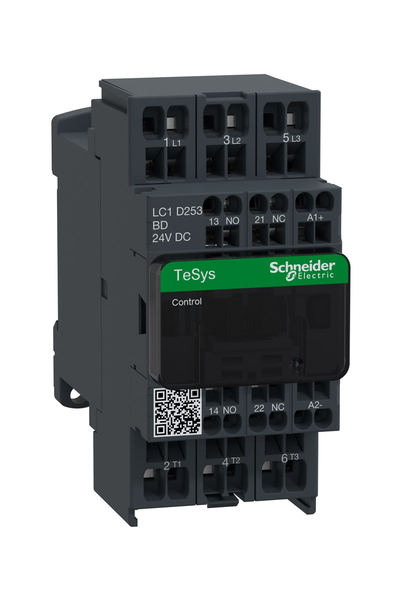

Schneider LC1D253BD Tesys D 440V 25A 3P Ac3 24V DC Bobinli Kontaktör

976,23
2500₺ ve ÜZERİ
ÜCRETSİZ KARGO
Sepete Ekle
Hemen Al
En geç 15.12.2022 15:00 da kargoya verilecektir.
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Ürün Özellikleri
    Seri
    :
    TeSys
    TeSys Deca
    Ürün serisi
    :
    TeSys D
    TeSys Deca
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1D
    Kontaktör uygulaması
    :
    Direnç yükü
    Motor kontrol
    Kullanım kategorisi
    :
    AC-1
    AC-4
    AC-3
    AC-3e
    Kutup tanımı
    :
    3P
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 690 V AC 25...400 Hz
    Güç devresi: <= 300 V DC
    [Ie] nominal çalışma akımı
    :
    25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
    25 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
    Tamamlayıcı Özellikler
    Motor gücü kW
    :
    5,5 kW -de 220...230 V AC 50/60 Hz (AC-3)
    11 kW -de 380...400 V AC 50/60 Hz (AC-3)
    11 kW -de 415...440 V AC 50/60 Hz (AC-3)
    15 kW -de 500 V AC 50/60 Hz (AC-3)
    15 kW -de 660...690 V AC 50/60 Hz (AC-3)
    5,5 kW -de 400 V AC 50/60 Hz (AC-4)
    5,5 kW -de 220...230 V AC 50/60 Hz (AC-3e)
    11 kW -de 380...400 V AC 50/60 Hz (AC-3e)
    11 kW -de 415...440 V AC 50/60 Hz (AC-3e)
    15 kW -de 500 V AC 50/60 Hz (AC-3e)
    15 kW -de 660...690 V AC 50/60 Hz (AC-3e)
    Motor gücü hp
    :
    3 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
    2 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
    7,5 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
    15 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
    20 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
    7,5 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
    Kutup kontak düzenleme
    :
    3 NA
    Kontak uyumluluğu
    :
    M4
    Yardımcı kontak tipi
    :
    Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
    Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
    Yardımcı kontak düzenleme
    :
    1 NA + 1 NK
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    [Uimp] nominal darbe dayanım voltajı
    :
    6 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    25 A -de <60 °C için güç devresi
    10 A -de <60 °C için sinyalleme devresi
    IRMS Nominal Kapama Kapasitesi
    :
    140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
    250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
    450 A -de 440 V için güç devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    450 A -de 440 V için güç devresi 'e uygunIEC 60947
    Ilgili Sigorta Dezeri
    :
    10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
    63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
    Zaman sabiti
    :
    28 ms
    Kontrol devresi tipi
    :
    DC standart
    Bobin teknolojisi
    :
    Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
    Kontrol devresi gerilim limitleri
    :
    0,1...0,25 Uc -40…70 °C düşme DC
    0,7...1,25 Uc -40…60 °C çalışma DC
    1...1.25 Uc 60…70 °C çalışma DC
    Ortalama empedans
    :
    2 mOhm - Ith 25 A 50 Hz için güç devresi
    Kutup başına güç dağılımı
    :
    3,2 W AC-1
    1,25 W AC-3
    1,25 W AC-3e
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum Anahtarlam gerilimi
    :
    17 V için sinyalleme devresi
    Çakışmama süresi
    :
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Maksimum işletim oranı
    :
    3600 cyc/h -de <60 °C
    W cinsinden kalkış gücü
    :
    5,4 W 20 °C)
    W cinsinden tutma güç tüketimi
    :
    5,4 W -de 20 °C
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
    Sıkma torku
    :
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Montaj desteği
    :
    Ray
    Plaka
    Elektrik dayanıklılığı
    :
    1,65 Milyon Döngü 25 A AC-3 Ue'de <= 440 V
    1,4 Milyon Döngü 40 A AC-1 Ue'de <= 440 V
    1,65 Milyon Döngü 25 A AC-3e Ue'de <= 440 V
    Mekanik dayanıklılık
    :
    30 Milyon Döngü
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Çalışma yüksekliği
    :
    0...3000 m
    Uyumluluk kodu
    :
    LC1D
    Ürün sertifikaları
    :
    LROS (Lloyds nakliye kayıtları)
    RINA
    GOST
    BV
    CSA
    UL
    GL
    CCC
    DNV
    UKCA
