Marka : Schneider |Ürün Kodu : LC1K0601B7
0 Yorum | Yorum Yap

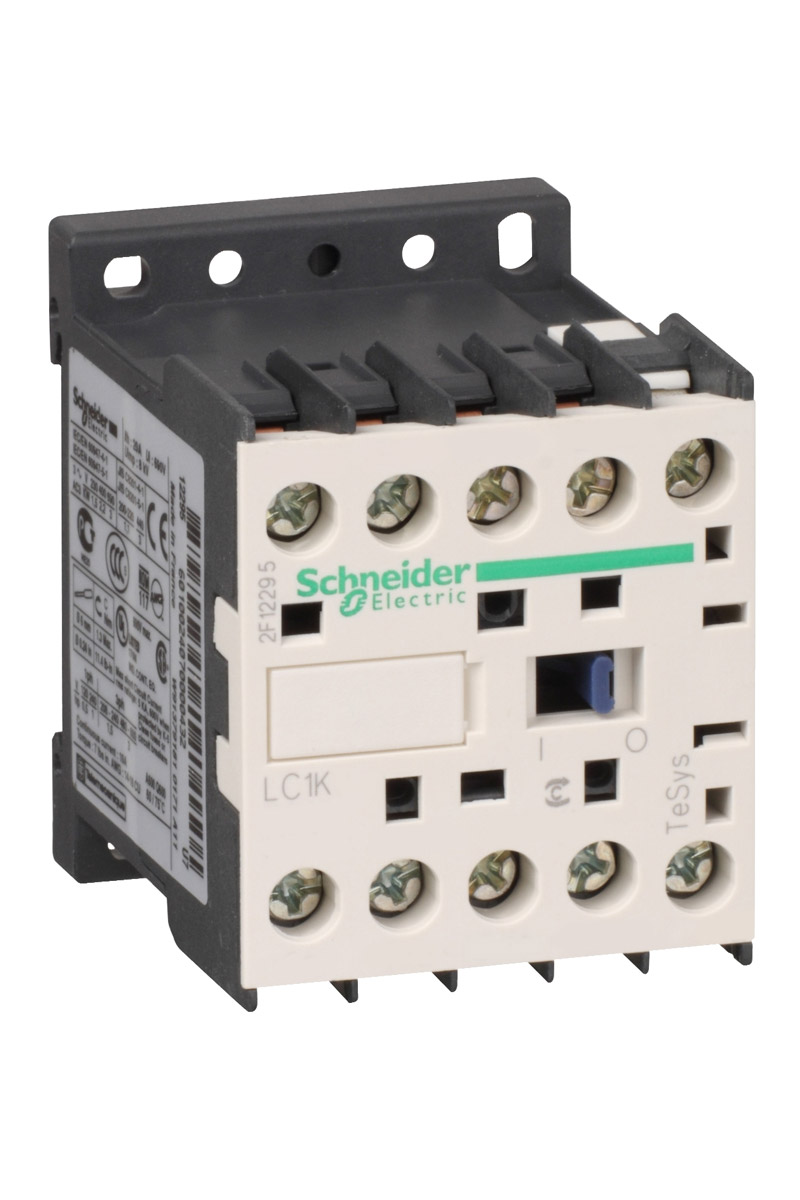

Schneider LC1-K0601B7 24VAC 2.2kW 1NK Kontaktör

240,22
AYNI GÜN
KARGO
VADE FARKSIZ
3 TAKSİT
1500₺ ve ÜZERİ
ÜCRETSİZ KARGO
Sepete Ekle
Hemen Al
En geç 07.07.2022 tarihinde kargoya verilecektir.
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün adı
    :
    TeSys K
    Ürün grubu
    :
    LC1K
    Cihaz uygulaması
    :
    Kontrol
    Kontaktör uygulaması
    :
    Motor kontrol
    Tamamlayıcı Özellikler
    Kullanım kategorisi
    :
    AC-4
    AC-3
    Kutup tanımı
    :
    3P
    Power pole contact composition
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: 690 V AC 50/60 Hz
    Sinyalleme devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı
    :
    6 A -de <= 440 V AC AC-3 için güç devresi
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    24 V AC 50/60 Hz
    Motor gücü kW
    :
    1,5 kW -de 220...230 V AC 50/60 Hz AC-3
    2,2 kW -de 380...415 V AC 50/60 Hz AC-3
    3 kW -de 440 V AC 50/60 Hz AC-3
    3 kW -de 480 V AC 50/60 Hz AC-3
    3 kW -de 500...600 V AC 50/60 Hz AC-3
    3 kW -de 660...690 V AC 50/60 Hz AC-3
    1,5 kW -de 400 V AC 50/60 Hz AC-4
    Yardımcı kontak düzenleme
    :
    1 NK
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    20 A -de <50 °C için güç devresi
    10 A -de <50 °C için sinyalleme devresi
    Irms nominal kapama kapasitesi
    :
    110 A AC için güç devresi 'e uygunNF C 63-110
    110 A AC için güç devresi 'e uygunIEC 60947
    110 A AC için sinyalleme devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    110 A -de 415 V 'e uygunIEC 60947
    110 A -de 440 V 'e uygunIEC 60947
    80 A -de 500 V 'e uygunIEC 60947
    110 A -de 220...230 V 'e uygunIEC 60947
    110 A -de 380...400 V 'e uygunIEC 60947
    70 A -de 660...690 V 'e uygunIEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    90 A -de <50 °C - 1 sn için güç devresi
    85 A -de <50 °C - 5 s için güç devresi
    80 A -de <50 °C - 10 s için güç devresi
    60 A -de <50 °C - 30 s için güç devresi
    45 A -de <50 °C - 1 min için güç devresi
    40 A -de <50 °C - 3 min için güç devresi
    20 A -de <50 °C - >= 15 min için güç devresi
    80 A - 1 sn için sinyalleme devresi
    90 A - 500 ms için sinyalleme devresi
    110 A - 100 ms için sinyalleme devresi
    Ilgili sigorta değeri
    :
    25 A gG -de <= 440 V için güç devresi
    25 A aM için güç devresi
    10 A gG için sinyalleme devresi 'e uygunIEC 60947
    10 A gG için sinyalleme devresi 'e uygunVDE 0660
    Ortalama empedans
    :
    3 mOhm - Ith 20 A 50 Hz için güç devresi
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 600 V 'e uygunUL 508
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
    Sinyalleme devresi: 600 V 'e uygunUL 508
    Güç devresi: 600 V 'e uygunCSA C22.2 No 14
    Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
    VA cinsinden kalkış gücü
    :
    30 VA 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    4,5 VA 20 °C)
    Isı dağılımı
    :
    1,3 W
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,8...1,15 Uc 50 °C)
    Düşme: 0,2...0,75 Uc 50 °C)
    Bağlantılar - terminaller
    :
    Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
    Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
    Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
    Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
    Maximum operating rate
    :
    3600 cyc/h
    Yardımcı kontak tipi
    :
    Tip anlık 1 NK
    Sinyalleme devre frekansı
    :
    <= 400 Hz
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum anahtarlama gerilimi
    :
    17 V için sinyalleme devresi
    Montaj desteği
    :
    Plaka
    Ray
    Sıkma torku
    :
    1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Güç devresi: 1,3 N.m - üzerinde pabuç-halka terminalleri - tornavidayla pozidriv No 2
    Çalışma süresi
    :
    10...20 msn bobinin enerjisini kesme ve NA açma
    10...20 msn bobin enerjileme ve NA kapama
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Çakışmama mesafesi
    :
    0,5 mm
    Mekanik dayanıklılık
    :
    10 Mcycles
    Elektrik dayanıklılığı
    :
    1,3 Mcycles 6 A AC-3 Ue'de <= 440 V
    Mekanik dayanıklılık
    :
    Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
    Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
    Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
    Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
    Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
    Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
    Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    Yükseklik
    :
    58 mm
    Genişlik
    :
    45 mm
    Derinlik
    :
    57 mm
    Ürün ağırlığı
    :
    0,18 kg
