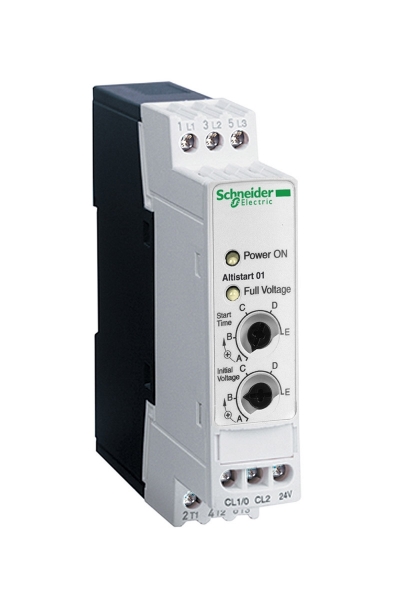

Schneider ATS-01N106FT 2.2kW 6A Yumuşak Yol Verici

Altistart 01

Yumuşak yolverici

Asenkron motorlar

Basit makine

ATS01

1 faz

110...480 V - 10...10 %

3 kW, 3 faz -de 400 V
0,75 kW, 3 faz -de 230 V
1,1 kW, 3 faz -de 230 V
2,2 kW, 3 faz -de 400 V
0,75 kW, 1 faz -de 230 V

1 hp, 3 faz -de 230 V
2 hp, 3 faz -de 460 V
3 hp, 3 faz -de 460 V
0,5 hp, 3 faz -de 210 V
1,5 hp, 3 faz -de 230 V

6 A

AC-53B 'e uygunEN/IEC 60947-4-2

30 A nominal yükte

Gerilim rampası ile yolverme

1 W tam yükte ve yolverme sonunda
31 W geçici durumda

Soğutma bloklu

Entegre bypas

99…528 V

50...60 Hz - 5...5 %

47,5...63 Hz

<= güç besleme gerilimi

110 V AC +/- 10 % -de 30 mA
24 V AC/DC +/- 10 % -de 25 mA
240 V AC +/- 10 % -de 65 mA

1 s / 100
5 s / 20
1 ile 5 sn arasında ayarlanabilir

Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır

2 A DC-13
3 A AC-15

0,8 N.m

Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 kontrol devresi
Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 güç devresi
Kafes tipi konnektör - sert 2 1 mm² AWG 17 kontrol devresi
Kafes tipi konnektör - sert 2 1 mm² AWG 17 güç devresi
Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 kontrol devresi
Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 güç devresi
Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 kontrol devresi
Kafes tipi konnektör - esnek kablo uçsuz 1 2,5 mm² AWG 14 güç devresi
Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 kontrol devresi
Kafes tipi konnektör - esnek Kablo uçlu 2 0,75 mm² AWG 18 güç devresi
Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 kontrol devresi
Kafes tipi konnektör - esnek kablo uçsuz 2 1 mm² AWG 17 güç devresi

CE

Dikey +/- 10 derece

100 mm

23 mm

100 mm

0,16 kg

ATS01N1

0,55…1 kW -de 200…240 V 3 faz
1,1…2 kW -de 380…440 V 3 faz
0,55…1 kW -de 200…240 V 1 faz
1,1…2 kW -de 200…240 V 3 faz
2,2…3 kW -de 380…440 V 3 faz

Soft starter
