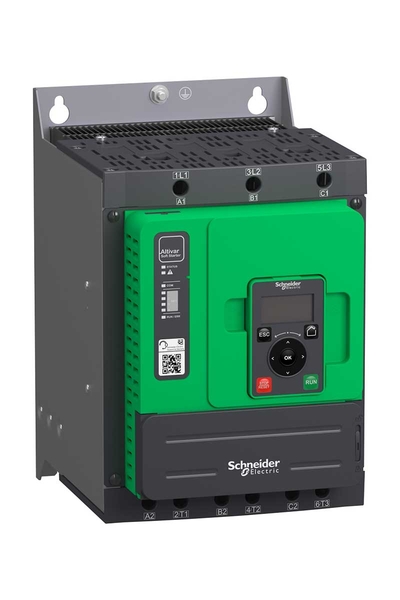

Schneider ATS480D88Y Asenkron Motor için 208-690V AC 88A Yumuşak Yol Verici

Name: elektromarketim
Rating: 4.7 (177 reviews)

43.962,26 ₺

Gelince Haber Ver

Ürün Özellikleri
Yorumlar (0 Yorum)
☆☆☆☆☆

Soru Sor

Schneider Yumuşak Yol Verici
Ürün Özellikleri
Ürün serisi
:
Altivar Soft Starter ATS480
Ürün ya da bileşen tipi
:
Yumuşak yolverici
Ürün varış yeri
:
Asenkron motorlar
Ürün grubu
:
ATS480
Fazların ağ sayısı
:
3 faz
Kullanım kategorisi
:
AC-3A
AC-53A
UE güç kaynağı voltajı
:
208...690 V - 15...10 %
Güç kaynağı frekansı
:
50...60 Hz - 20...20 %
[Ie] nominal çalışma akımı
:
Normal duty: 88,0 A 40 °C)
IP koruma derecesi
:
IP20
Motor gücü kW
:
22,0 kW -de 230 V motor besleme hattında normal şart
18,5 kW -de 230 V motor besleme hattında Ağır şart
45,0 kW -de 400 V motor besleme hattında normal şart
37,0 kW -de 400 V motor besleme hattında Ağır şart
45,0 kW -de 440 V motor besleme hattında normal şart
37,0 kW -de 440 V motor besleme hattında Ağır şart
55,0 kW -de 500 V motor besleme hattında normal şart
45,0 kW -de 500 V motor besleme hattında Ağır şart
55,0 kW -de 525 V motor besleme hattında normal şart
45,0 kW -de 525 V motor besleme hattında Ağır şart
75,0 kW -de 660 V motor besleme hattında normal şart
55,0 kW -de 660 V motor besleme hattında Ağır şart
75,0 kW -de 690 V motor besleme hattında normal şart
55,0 kW -de 690 V motor besleme hattında Ağır şart
45,0 kW -de 230 V motor delta terminallerine normal şart
37,0 kW -de 230 V motor delta terminallerine Ağır şart
75,0 kW -de 400 V motor delta terminallerine normal şart
55,0 kW -de 400 V motor delta terminallerine Ağır şart
Motor gücü hp
:
25,0 hp -de 208 V normal şart
20,0 hp -de 208 V Ağır şart
30,0 hp -de 230 V normal şart
25,0 hp -de 230 V Ağır şart
60,0 hp -de 460 V normal şart
50,0 hp -de 460 V Ağır şart
75,0 hp -de 575 V normal şart
60,0 hp -de 575 V Ağır şart
Seçenek kartı
:
Iletişim modülü için Profibus DP V1
Iletişim modülü için Profinet
Iletişim modülü için Modbus TCP/EtherNet/IP
Iletişim modülü için CANopen daisy zinciri
Iletişim modülü için CANopen Sub-D
Iletişim modülü için CANopen açık stil
Tamamlayıcı Özellikler
Cihaz bağlantısı
:
Motor besleme hattında
Motor delta terminallerine
[ABD] Kontrol devresi voltajı
:
110...230 V AC 50/60 Hz - 15...10 %
Görünen güç
:
0,09 kVA
Motor Termal Koruma Sınıfı
:
Class 10E
Koruma tipi
:
Faz hatası: hat
Entegre termal koruma: motor
Termal koruma: yolverici
Current overload: motor
Underload: motor
Excessive starting time, locked rotor: motor
Motor phase loss: motor
Hat besleme faz kaybı: hat
Hat besleme faz kaybı: motor
Termal koruma: motor
(5 x yani maksimum) akım sınırlayıcı %
:
150…700 %
[In] Rated current pwr loss specifctn
:
88,0 A
Güç kaybı statik akım bağımsız
:
25,0 W
Cihaz başına güç kaybı akım bağımlı
:
270,0 W
Standartlar
:
EN/IEC 60947-4-2
UL 60947-4-2
IEC 60664-1
Ürün sertifikaları
:
CE
CULus
CCC
UKCA
RCM
EAC
DNV
ABS
BV
CCS
İşaretleme
:
CE
CCC
UKCA
EAC
RCM
CULus
Kontrol devresi gerilimi
:
24 V DC
Dijital giriş sayısı
:
4
Giriş uyumluluğu
:
STOP: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
RUN: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI3: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI4: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
Dijital giriş lojiği
:
Programlanabilir dijital giriş 0 durumunda: <5 V
Röle çıkış sayısı
:
3
Röle çıkış tipi
:
Röle çıkışları R1A 1 NA
Röle çıkışları R1B 1 NA
Röle çıkışları RIC NO/NC programmable
Minimum anahtarlama akımı
:
10 mA -de 24 V DC için röle çıkışları
Maksimum anahtarlama akımı
:
Röle çıkışları 2 A -de 250 V AC
Röle çıkışları 2 A -de 30 V DC
Röle çıkışları
Dijital çıkış sayısı
:
2
Dijital çıkış tipi
:
(DQ1) Programlanabilir dijital çıkış <= 30 V
(DQ2) Programlanabilir dijital çıkış <= 30 V
Analog giriş sayısı
:
1
Analog çıkış sayısı
:
1
Analog çıkış tipi
:
Akım çıkışı AQ1: 0...20 mA or 0...10 V, empedans <500 Ohm
Haberleşme port protokolü
:
Modbus seri
Konnektör tipi
:
1 RJ45
Haberleşme veri bağlantısı
:
Seri
Fiziksel arayüz
:
2 telli RS 485
İletim hızı
:
1200...256000 bit/s
İletim çerçevesi
:
RTU
Veri biçimi
:
8 bit, yapılandırılabilir tek, çift veya paritesiz
Polarizasyon tipi
:
Empedans yok için Modbus seri
Adreslerin sayısı
:
0…227 için Modbus seri
Erişim yöntemi
:
Slave Modbus seri
Kullanılabilir işlev
:
External bypass control
Pre-heating
Smoke extraction
Multi-motor cascade
Second motor set
User management
Ports and services hardening
Security event logging
Cybersecure firmware update
Single direction
Çalışma konumu
:
Dikey +/- 10 derece
Yükseklik
:
290,0 mm
Genişlik
:
190,0 mm
Derinlik
:
247,0 mm
Ürün ağırlığı
:
8,3 kg
Ortam Koşulları
Elektromanyetik uyumluluk
:
Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Conducted and radiated emissions with bypass seviye B 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-11
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
Kirletme derecesi
:
Seviye 3
Nominal yıldırım darbe dayanım gerilimi (Up)
:
6 kV
[Ui] nominal yalıtım voltajı
:
690 V
Çevre Sınıfı (operasyon sırasında)
:
Class 3C3 göre IEC 60721-3-3
Class 3S2 göre IEC 60721-3-3
Bağıl nem
:
0…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3
Çalışma için ortam hava sıcaklığı
:
40…60 °C (°C başına % 2 akım düşüşüyle)
-15…40 °C (olmadan)
Depolama ortam koşulları
:
-25…70 °C
Çalışma yüksekliği
:
<= 1000 m olmadan
> 1000...4000 m 100 m başına % 1 akım düşüşüyle
Titreşimli yük altında maksimum sapma (çalışma sırasında)
:
1.5 mm at 2...13 Hz
Titreşimli yük altında maksimum sapma (depolama sırasında)
:
1.75 mm at 2...9 Hz
Titreşimli yük altında maksimum sapma (taşıma sırasında)
:
1.75 mm at 2...9 Hz
Titreşim stresi altında maksimum hızlanma (çalışma sırasında)
:
10 m/s² at 13...200 Hz
Titreşimli yük altında maksimum hızlanma (depolama sırasında)
:
15 m/s² at 200...500 Hz
10 m/s² at 9...200 Hz
Titreşimli yük altında maksimum hızlanma (nakliye sırasında)
:
15 m/s² at 200...500 Hz
10 m/s² at 9...200 Hz
Şok etkisi altında maksimum hızlanma (çalışma sırasında)
:
150 m/s² at 11 ms
Şok yükü altında maksimum hızlanma (depolama sırasında)
:
100 m/s² at 11 ms
Şok yükü altında maksimum hızlanma (nakliye sırasında)
:
100 m/s² at 11 ms
