Marka : Schneider |Ürün Kodu : ATSU01N212LT
☆☆☆☆☆
0 Yorum | Yorum Yap

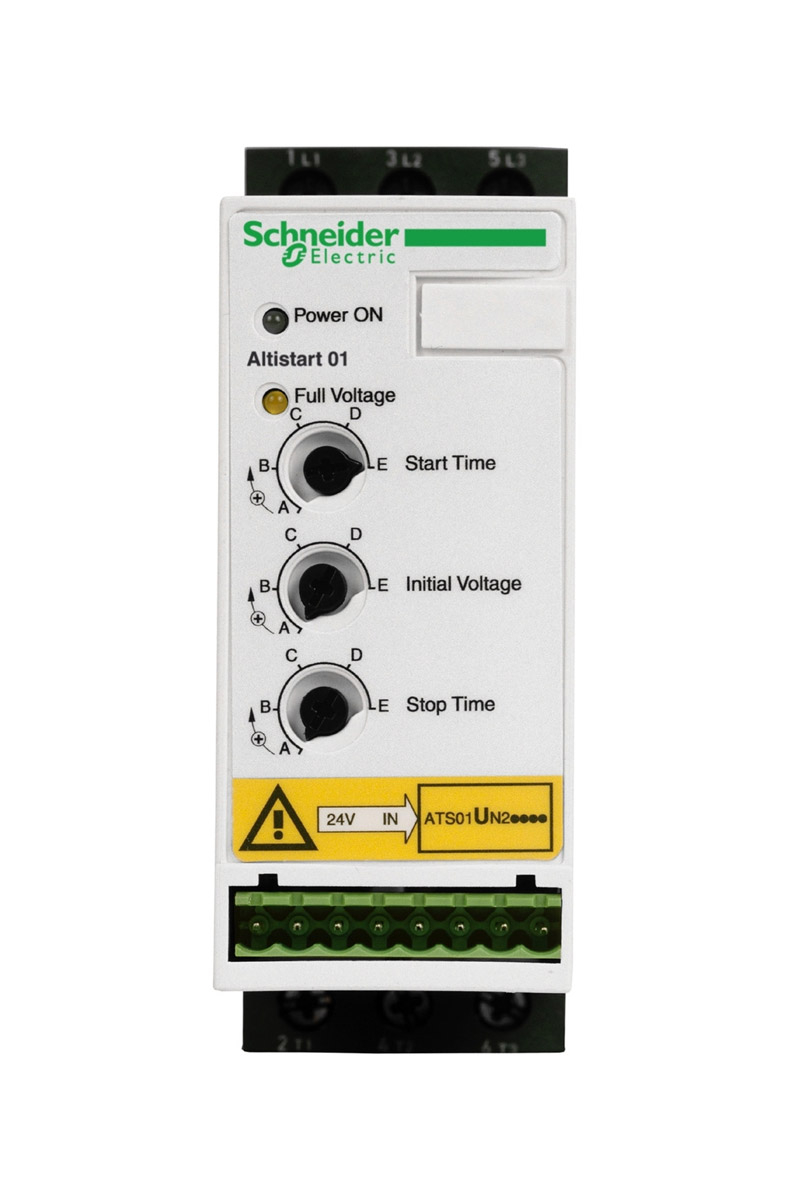

Schneider ATSU01N212LT Asenkron Motor için 200-480V- 2.2-5.5 kW 12A Yumuşak Yol Verici
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Yumuşak Yol Verici
Ürün ÖzellikleriÜrün serisi:Altistart U01 ve TeSys UÜrün ya da bileşen tipi:Yumuşak yolvericiÜrün varış yeri:Asenkron motorlarÜrüne özel uygulama:Basit makineÜrün grubu:ATSU01Fazların ağ sayısı:3 faz[Us] nominal besleme gerilimi:200...480 V - 10...10 %Motor gücü kW:2,2 kW, 3 faz -de 230 V
5,5 kW, 3 faz -de 400 V
3 kW, 3 faz -de 230 VMotor gücü hp:3 hp, 3 faz -de 230 V
7,5 hp, 3 faz -de 460 VIcL yolverici değeri:12 AAkım tüketimi:65 mABaşlatma tipi:Gerilim rampası ile yolvermeW cinsinden güç dağılımı:1,5 W tam yükte ve yolverme sonunda
121,5 W geçici durumdaTamamlayıcı ÖzelliklerMontaj stili:Soğutma blokluKullanılabilir işlev:Entegre bypasBesleme gerilimi limitleri:180…528 VBesleme frekansı:50...60 Hz - 5...5 %Şebeke frekansı:47,5...63 HzÇıkış gerilimi:<= güç besleme gerilimiKontrol devresi gerilimi:24 V DC +/- 10 %Yolverme süresi:1 s / 100
5 s / 20
10 s / 10
1 ile 10 sn arasında ayarlanabilirYavaşlama süresi semb:1 ile 10 sn arasında ayarlanabilirYolverme torku:Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdırDijital giriş tipi:Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları <= 8 mA 27 kOhmDijital giriş gerilimi:24...40 VGiriş çıkış yalıtımı:Güç ve kontrol arasında galvanizDijital giriş lojiği:Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mADijital çıkış akımı:2 A DC-13
3 A AC-15Dijital çıkış tipi:Açık kollektör lojiki LO1 yolverme sinyalinin sonu
Röle çıkışları R1A, R1C NADijital çıkış gerilimi:24 V (gerilim limitleri: 6...30 V) açık kollektör lojikiMinimum anahtarlama akımı:10 mA -de 6 V DC için röle çıkışlarıMaksimum anahtarlama akımı:Röle çıkışları: 2 A -de 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük
Röle çıkışları: 2 A -de 250 V AC AC-15 cos phi = 0,5 ve L/R = 20 ms endüktif yükMaksimum anahtarlama gerilimi:440 V röle çıkışlarıEkran tipi:1 LED (yeşil) için yolverici başlatıldı
1 LED (sarı) için nominal gerilime erişildiSıkma torku:1,9…2,5 N.m
0,5 N.mElektrikli bağlantı:4 mm vida kelepçesi terminali - sert 1 1...10 mm² AWG 8 güç devresi
Vida konnektörü - sert 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - sert 2 1...6 mm² AWG 10 güç devresi
Vida konnektörü - sert 2 0,5...1 mm² AWG 17 kontrol devresi
Vida konnektörü - esnek Kablo uçlu 1 0,5...1,5 mm² AWG 16 kontrol devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 1 1,5...10 mm² AWG 8 güç devresi
Vida konnektörü - esnek kablo uçsuz 1 0,5...2,5 mm² AWG 14 kontrol devresi
4 mm vida kelepçesi terminali - esnek Kablo uçlu 2 1...6 mm² AWG 10 güç devresi
4 mm vida kelepçesi terminali - esnek kablo uçsuz 2 1,5...6 mm² AWG 10 güç devresi
Vida konnektörü - esnek kablo uçsuz 2 0,5...1,5 mm² AWG 16 kontrol devresiİşaretleme:CEÇalışma konumu:Dikey +/- 10 dereceYükseklik:234 mmGenişlik:45 mmDerinlik:150 mmÜrün ağırlığı:0,34 kgMotor Güç Aralığı AC-3:2,2…3 kW -de 200…240 V 3 faz
4…6 kW -de 380…440 V 3 fazOrtam KoşullarıÜrün Etiketleri -
