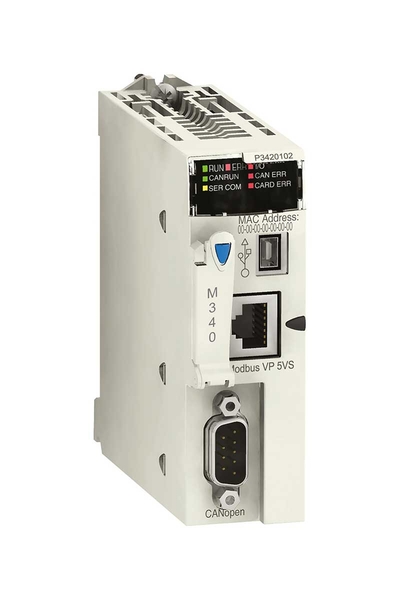

Schneider BMXP3420102 M340 1024 Dijital 256 Analog Giriş/Çıkışlı İşlemci Modülü

Modicon M340 otomasyon platformu

Işlemci modülü

4

11

1024 G/Ç çoklu raf yapılandırması
704 G/Ç tekli raf yapılandırma

256 G/Ç çoklu raf yapılandırması
66 G/Ç tekli raf yapılandırma

36

Tanı sayaçları Modbus
Olay sayaçları Modbus

Programlanabilir döngüler

Bağımsız eksen CANopen

Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex
Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
USB portu -de 12 Mbit/s
CANopen ana veriyolu SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 20 kbit/s...1 Mbit/s

2 Ethernet haberleşme modülü
4 AS Arayüz modülü

Ağ yönetimi (NMT) CANopen
Proses Veri Nesnesi (PDO) CANopen
Hizmet Veri nesnesi (SDO) CANopen
Özelf fonksiyonlar (SYNC, EMCY, TIME) CANopen

1 Mbit/s 0…20 m 0…0,6 m
125 kbit/s 0…500 m 0…10 m
20 kbit/s 0…2500 m 0…300 m
250 kbit/s 0…250 m 0…10 m
50 kbit/s 0…1000 m 0…120 m
500 kbit/s 0…100 m 0…10 m
800 kbit/s 0…40 m 0…6 m

CANopen M20 DS 301 V4.02 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 303-2 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 405 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA

63 CANopen

0…32 (karakter modu)
0…32 (Modbus)
0…16 için <205 m (CANopen)
0…32 için <185 m (CANopen)
0…64 için <160 m (CANopen)

2 noktadan noktaya karakter modu
2 noktadan noktaya Modbus

0…10 m seri bağlantı yalıtımsız karakter modu segment
0…10 m seri bağlantı yalıtımsız Modbus segment
0…1000 m seri bağlantı yalıtımlı karakter modu segment
0…1000 m seri bağlantı yalıtımlı Modbus segment
0…15 m karakter modu noktadan noktaya
0…15 m Modbus noktadan noktaya

<15 m seri bağlantı yalıtımsız karakter modu segment
<15 m seri bağlantı yalıtımsız Modbus segment
<40 m seri bağlantı yalıtımlı karakter modu segment
<40 m seri bağlantı yalıtımlı Modbus segment

0…248 için karakter modu
0…248 için Modbus

Istek başına 1 K veri baytı karakter modu
RTU isteği başına 252 veri baytı Modbus
ASCII isteği başına 504 veri baytı Modbus

Her çerçevede bir CRC (RTU) Modbus
Her çerçevede bir LRC (ASCII) karakter modu
Her çerçevede bir LRC (ASCII) Modbus

Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme
Dahili RAM 4096 kB
Dahili RAM 256 kB veri
Dahili RAM 3584 kB program sabitleri ve simgeleri

256 kB yeri belirlenmemiş dahili veri
32634 %Mi yeri belirlenmiş dahili bitler

1024 %MWi iç word yeri belirlenmiş dahili veri
256 %KWi sabit constant word yeri belirlenmiş dahili veri
512 %Mi yeri belirlenmiş dahili bitler

Yardımcı görev yok
1 döngüsel/periyodik master görevi
1 periyodik hızlı görev
64 olay görevi

0.12 µs Boolean
0.17 µs çift uzunluktaki wordler
0.25 µs tek uzunluktaki wordler
1.16 µs sabit olmayan noktalar

6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik
8,1 Kinst/msn % 100 Boolean

0,13 ms için hızlı görev
0,7 ms için ana görev

90 mA -de 24 V DC

Raf üzerinden dahili güç besleme

CE

1 LED (yeşil) entegre makine/kurulum veriyolu çalışması (CAN RUN)
1 LED (yeşil) işlemci çalışıyor (RUN)
1 LED (kırmızı) G/Ç modülü, hata (G/Ç)
1 LED (kırmızı) entegre makine/kurulum veriyolu hatası (CAN ERR)
1 LED (kırmızı) bellek kartı hatası (CARD ERR)
1 LED (kırmızı) işlemci veya sistem hatası (ERR)
1 LED (sarı) Modbus'ta (SER COM) etkinlik

0,21 kg
