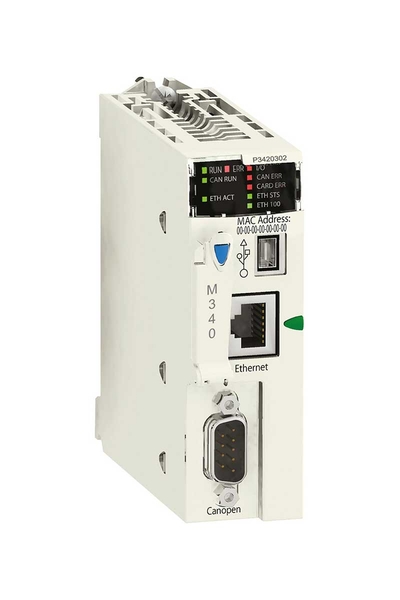

Schneider BMXP3420302 M340 1024 Dijital 256 Analog Giriş/Çıkışlı Canopen İşlemci Modülü

Modicon M340 otomasyon platformu

Işlemci modülü

4

11

1024 G/Ç çoklu raf yapılandırması
704 G/Ç tekli raf yapılandırma

256 G/Ç çoklu raf yapılandırması
66 G/Ç tekli raf yapılandırma

36

Programlanabilir döngüler

Bağımsız eksen CANopen

USB portu -de 12 Mbit/s
CANopen ana veriyolu SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 20 kbit/s...1 Mbit/s
Ethernet TCP/IP RJ45, aktarim modu: 1 bükülmüş çift -de 10, 100 Mbit/sn

2 Ethernet haberleşme modülü
4 AS Arayüz modülü

Ağ yönetimi (NMT) CANopen
Proses Veri Nesnesi (PDO) CANopen
Hizmet Veri nesnesi (SDO) CANopen
Özelf fonksiyonlar (SYNC, EMCY, TIME) CANopen
Bant genişliği yönetimi, Ethernet TCP/IP
Veri Editörü, Ethernet TCP/IP
Modbus TCP mesajlaşma, Ethernet TCP/IP
Raf İzleyici, Ethernet TCP/IP
SNMP ağ yöneticisi, Ethernet TCP/IP

10BASE-T/100BASE-TX

1 Mbit/s 0…20 m 0…0,6 m
125 kbit/s 0…500 m 0…10 m
20 kbit/s 0…2500 m 0…300 m
250 kbit/s 0…250 m 0…10 m
50 kbit/s 0…1000 m 0…120 m
500 kbit/s 0…100 m 0…10 m
800 kbit/s 0…40 m 0…6 m

CANopen M20 DS 301 V4.02 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 303-2 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 405 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA

63 CANopen

0…16 için <205 m (CANopen)
0…32 için <185 m (CANopen)
0…64 için <160 m (CANopen)

Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme
Dahili RAM 4096 kB
Dahili RAM 256 kB veri
Dahili RAM 3584 kB program sabitleri ve simgeleri
Hafıza kartı (BMXRMS008MP) sağlanır standart web sunucusunun aktivasyonu, B10 sınıfı

256 kB yeri belirlenmemiş dahili veri
32634 %Mi yeri belirlenmiş dahili bitler

1024 %MWi iç word yeri belirlenmiş dahili veri
256 %KWi sabit constant word yeri belirlenmiş dahili veri
512 %Mi yeri belirlenmiş dahili bitler

1 döngüsel/periyodik master görevi
1 periyodik hızlı görev
Yardımcı görev yok
64 olay görevi

0.12 µs Boolean
0.17 µs çift uzunluktaki wordler
0.25 µs tek uzunluktaki wordler
1.16 µs sabit olmayan noktalar

6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik
8,1 Kinst/msn % 100 Boolean

0,13 ms için hızlı görev
0,7 ms için ana görev

135 mA -de 24 V DC

Raf üzerinden dahili güç besleme

CE

1 LED (yeşil) Ethernet ağında (ETH ACT) etkinlik
1 LED (yeşil) entegre makine/kurulum veriyolu çalışması (CAN RUN)
1 LED (yeşil) işlemci çalışıyor (RUN)
1 LED (yeşil) Ethernet ağının durumu (ETH STS)
1 LED (kırmızı) veri hızı (ETH 100)
1 LED (kırmızı) G/Ç modülü, hata (G/Ç)
1 LED (kırmızı) entegre makine/kurulum veriyolu hatası (CAN ERR)
1 LED (kırmızı) bellek kartı hatası (CARD ERR)
1 LED (kırmızı) işlemci veya sistem hatası (ERR)
1 LED (sarı) Modbus'ta (SER COM) etkinlik

0,215 kg
