Marka : Schneider |Ürün Kodu : BSH0702P11A1A
☆☆☆☆☆
0 Yorum | Yorum Yap

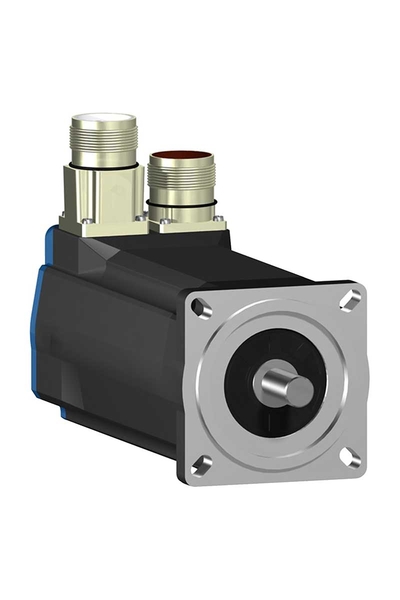

Schneider BSH0702P11A1A Bsh 2.2 N.M 3000 Rpm IP50 Kilitli Şaftlı Frensiz Servo Motor

27.282,63 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    8000 rpm
    Sürekli durma torku
    :
    2,2 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
    2,2 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
    2,12 N.m için LXM05AD10M2, 200...240 V, monofaze
    2,12 N.m için LXM05AD10M3X, 200...240 V, trifaze
    2,12 N.m için LXM05BD10M2, 200...240 V, monofaze
    2,12 N.m için LXM05BD10M3X, 200...240 V, trifaze
    2,12 N.m için LXM05CD10M2, 200...240 V, monofaze
    2,12 N.m için LXM05CD10M3X, 200...240 V, trifaze
    2,2 N.m için LXM15LD13M3, 230 V, monofaze
    2,12 N.m için LXM05AD17M2, 200...240 V, monofaze
    2,12 N.m için LXM05BD17M2, 200...240 V, monofaze
    2,12 N.m için LXM05CD17M2, 200...240 V, monofaze
    2,2 N.m için LXM15LD10N4, 480 V, trifaze
    2,12 N.m için LXM05AD17M3X, 200...240 V, trifaze
    2,12 N.m için LXM05AD14N4, 380...480 V, trifaze
    2,12 N.m için LXM05BD17M3X, 200...240 V, trifaze
    2,12 N.m için LXM05BD14N4, 380...480 V, trifaze
    2,12 N.m için LXM05CD17M3X, 200...240 V, trifaze
    2,12 N.m için LXM05CD14N4, 380...480 V, trifaze
    2,2 N.m için LXM15LD10N4, 230 V, trifaze
    2,2 N.m için LXM15LD10N4, 400 V, trifaze
    Tepe durma torku
    :
    7,6 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
    7,6 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
    5,63 N.m için LXM15LD13M3, 230 V, monofaze
    4,57 N.m için LXM05AD10M2, 200...240 V, monofaze
    5,63 N.m için LXM05AD17M2, 200...240 V, monofaze
    4,57 N.m için LXM05BD10M2, 200...240 V, monofaze
    5,63 N.m için LXM05BD17M2, 200...240 V, monofaze
    4,57 N.m için LXM05CD10M2, 200...240 V, monofaze
    5,63 N.m için LXM05CD17M2, 200...240 V, monofaze
    4,85 N.m için LXM15LD10N4, 230 V, trifaze
    4,85 N.m için LXM15LD10N4, 400 V, trifaze
    4,85 N.m için LXM15LD10N4, 480 V, trifaze
    4,57 N.m için LXM05AD10M3X, 200...240 V, trifaze
    5,63 N.m için LXM05AD17M3X, 200...240 V, trifaze
    5,63 N.m için LXM05AD14N4, 380...480 V, trifaze
    4,57 N.m için LXM05BD10M3X, 200...240 V, trifaze
    5,63 N.m için LXM05BD17M3X, 200...240 V, trifaze
    5,63 N.m için LXM05BD14N4, 380...480 V, trifaze
    4,57 N.m için LXM05CD10M3X, 200...240 V, trifaze
    5,63 N.m için LXM05CD17M3X, 200...240 V, trifaze
    5,63 N.m için LXM05CD14N4, 380...480 V, trifaze
    Nominal çıkış gücü
    :
    850 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
    850 W için LXM32.D12N4 -de 3 A, 480 V, trifaze
    1000 W için LXM15LD10N4, 400 V, trifaze
    597 W için LXM15LD13M3, 230 V, monofaze
    600 W için LXM05AD10M2, 200...240 V, monofaze
    600 W için LXM05AD17M2, 200...240 V, monofaze
    600 W için LXM05BD10M2, 200...240 V, monofaze
    600 W için LXM05BD17M2, 200...240 V, monofaze
    600 W için LXM05CD10M2, 200...240 V, monofaze
    600 W için LXM05CD17M2, 200...240 V, monofaze
    1300 W için LXM15LD10N4, 480 V, trifaze
    597 W için LXM15LD10N4, 230 V, trifaze
    600 W için LXM05AD10M3X, 200...240 V, trifaze
    600 W için LXM05AD14N4, 380...480 V, trifaze
    600 W için LXM05AD17M3X, 200...240 V, trifaze
    600 W için LXM05BD10M3X, 200...240 V, trifaze
    600 W için LXM05BD14N4, 380...480 V, trifaze
    600 W için LXM05BD17M3X, 200...240 V, trifaze
    600 W için LXM05CD10M3X, 200...240 V, trifaze
    600 W için LXM05CD14N4, 380...480 V, trifaze
    600 W için LXM05CD17M3X, 200...240 V, trifaze
    Nominal tork
    :
    1,64 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
    1,64 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze
    1,9 N.m için LXM05AD10M2, 200...240 V, monofaze
    1,9 N.m için LXM05AD17M2, 200...240 V, monofaze
    1,9 N.m için LXM05BD10M2, 200...240 V, monofaze
    1,9 N.m için LXM05BD17M2, 200...240 V, monofaze
    1,9 N.m için LXM05CD10M2, 200...240 V, monofaze
    1,9 N.m için LXM05CD17M2, 200...240 V, monofaze
    1,9 N.m için LXM15LD13M3, 230 V, monofaze
    1,55 N.m için LXM15LD10N4, 480 V, trifaze
    1,65 N.m için LXM15LD10N4, 400 V, trifaze
    1,9 N.m için LXM05AD10M3X, 200...240 V, trifaze
    1,9 N.m için LXM05AD14N4, 380...480 V, trifaze
    1,9 N.m için LXM05AD17M3X, 200...240 V, trifaze
    1,9 N.m için LXM05BD10M3X, 200...240 V, trifaze
    1,9 N.m için LXM05BD14N4, 380...480 V, trifaze
    1,9 N.m için LXM05BD17M3X, 200...240 V, trifaze
    1,9 N.m için LXM05CD10M3X, 200...240 V, trifaze
    1,9 N.m için LXM05CD14N4, 380...480 V, trifaze
    1,9 N.m için LXM05CD17M3X, 200...240 V, trifaze
    1,9 N.m için LXM15LD10N4, 230 V, trifaze
    Nominal hız
    :
    5000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
    5000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze
    3000 rpm için LXM05AD10M2, 200...240 V, monofaze
    3000 rpm için LXM05BD10M2, 200...240 V, monofaze
    3000 rpm için LXM05CD10M2, 200...240 V, monofaze
    3000 rpm için LXM05AD10M3X, 200...240 V, trifaze
    3000 rpm için LXM05AD14N4, 380...480 V, trifaze
    3000 rpm için LXM05BD10M3X, 200...240 V, trifaze
    3000 rpm için LXM05BD14N4, 380...480 V, trifaze
    3000 rpm için LXM05CD10M3X, 200...240 V, trifaze
    3000 rpm için LXM05CD14N4, 380...480 V, trifaze
    3000 rpm için LXM15LD13M3, 230 V, monofaze
    3000 rpm için LXM05AD17M2, 200...240 V, monofaze
    3000 rpm için LXM05BD17M2, 200...240 V, monofaze
    3000 rpm için LXM05CD17M2, 200...240 V, monofaze
    3000 rpm için LXM05AD17M3X, 200...240 V, trifaze
    3000 rpm için LXM05BD17M3X, 200...240 V, trifaze
    3000 rpm için LXM05CD17M3X, 200...240 V, trifaze
    8000 rpm için LXM15LD10N4, 480 V, trifaze
    3000 rpm için LXM15LD10N4, 230 V, trifaze
    6000 rpm için LXM15LD10N4, 400 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD10M2 -de 200...240 V monofaze
    LXM05AD17M2 -de 200...240 V monofaze
    LXM05BD10M2 -de 200...240 V monofaze
    LXM05BD17M2 -de 200...240 V monofaze
    LXM05CD10M2 -de 200...240 V monofaze
    LXM05CD17M2 -de 200...240 V monofaze
    LXM15LD13M3 -de 230 V monofaze
    LXM05AD10M3X -de 200...240 V trifaze
    LXM05BD10M3X -de 200...240 V trifaze
    LXM05CD10M3X -de 200...240 V trifaze
    LXM05AD14N4 -de 380...480 V trifaze
    LXM05BD14N4 -de 380...480 V trifaze
    LXM05CD14N4 -de 380...480 V trifaze
    LXM15LD10N4 -de 400 V trifaze
    LXM05AD17M3X -de 200...240 V trifaze
    LXM05BD17M3X -de 200...240 V trifaze
    LXM05CD17M3X -de 200...240 V trifaze
    LXM32.D12N4 -de 400 V trifaze
    LXM32.D12N4 -de 480 V trifaze
    LXM15LD10N4 -de 230 V trifaze
    LXM15LD10N4 -de 480 V trifaze
    Şaft ucu
    :
    Kilitli
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Frenleme
    :
    Olmadan
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Düz konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 32
    Lexium 15
    Lexium 05
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    2,9 A
    Maksimum sürekli güç
    :
    1,51 W
    Maksimum akım Irms
    :
    11,8 A için LXM15LD13M3
    11,8 A için LXM15LD10N4
    11,8 A için LXM05AD10M2
    11,8 A için LXM05AD17M2
    11,8 A için LXM05AD10M3X
    11,8 A için LXM05AD17M3X
    11,8 A için LXM05AD14N4
    11,8 A için LXM05BD10M2
    11,8 A için LXM05BD17M2
    11,8 A için LXM05BD10M3X
    11,8 A için LXM05BD17M3X
    11,8 A için LXM05BD14N4
    11,8 A için LXM05CD10M2
    11,8 A için LXM05CD17M2
    11,8 A için LXM05CD10M3X
    11,8 A için LXM05CD17M3X
    11,8 A için LXM05CD14N4
    11,8 A için LXM32.D12N4
    Maksimum kalıcı akım
    :
    11,8 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    11 mm
    Şaft uzunluğu
    :
    23 mm
    Anahtar genişliği
    :
    18 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Motor flanş boyutu
    :
    70 mm
    Motor yığını sayısı
    :
    2
    Tork sabiti
    :
    0,77 N.m/A -de 120 °C
    Geri emf sabiti
    :
    48 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    6
    Rotor ataleti
    :
    0,41 kg.cm²
    Stator direnci
    :
    4,2 Ohm -de 20 °C
    Stator endüktansı
    :
    19 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    4,52 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    390 N -de 6000 rpm
    410 N -de 5000 rpm
    450 N -de 4000 rpm
    490 N -de 3000 rpm
    560 N -de 2000 rpm
    710 N -de 1000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    187 mm
    Ortalama bilezik çapı
    :
    60 mm
    Ortalama bilezik derinliği
    :
    2,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    5,5 mm
    Montaj deliklerinin dairesel çapı
    :
    82 mm
    Ürün ağırlığı
    :
    2,89 kg
