Marka : Schneider |Ürün Kodu : BSH0703P01A1A
☆☆☆☆☆
0 Yorum | Yorum Yap

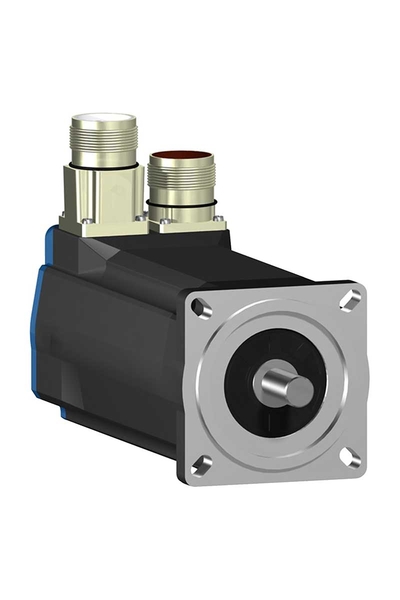

Schneider BSH0703P01A1A Bsh 1.1 N.M 3000 Rpm IP50 Deliksiz Şaftlı Frensiz Servo Motor

37.016,77 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    8000 rpm
    Sürekli durma torku
    :
    2,83 N.m için LXM15LD21M3, 230 V, monofaze
    1,1 N.m için LXM15LU60N4, 480 V, trifaze
    1,1 N.m için LXM15LU60N4, 400 V, trifaze
    1,5 N.m için LXM15LU60N4, 230 V, trifaze
    2,23 N.m için LXM15LD13M3, 230 V, trifaze
    2,4 N.m için LXM15LD10N4, 230 V, trifaze
    2,4 N.m için LXM15LD10N4, 400 V, trifaze
    2,4 N.m için LXM15LD10N4, 480 V, trifaze
    2,83 N.m için LXM15LD17N4, 230 V, trifaze
    2,83 N.m için LXM15LD17N4, 400 V, trifaze
    2,83 N.m için LXM15LD17N4, 480 V, trifaze
    2,83 N.m için LXM15LD21M3, 230 V, trifaze
    2,8 N.m için LXM05AD17M2, 200...240 V, monofaze
    2,8 N.m için LXM05AD17M3X, 200...240 V, trifaze
    2,8 N.m için LXM05AD22N4, 380...480 V, trifaze
    2,8 N.m için LXM05AD28M2, 200...240 V, monofaze
    2,8 N.m için LXM05BD17M2, 200...240 V, monofaze
    2,8 N.m için LXM05BD17M3X, 200...240 V, trifaze
    2,8 N.m için LXM05BD22N4, 380...480 V, trifaze
    2,8 N.m için LXM05BD28M2, 200...240 V, monofaze
    2,8 N.m için LXM05CD17M2, 200...240 V, monofaze
    2,8 N.m için LXM05CD17M3X, 200...240 V, trifaze
    2,8 N.m için LXM05CD22N4, 380...480 V, trifaze
    2,8 N.m için LXM05CD28M2, 200...240 V, monofaze
    3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Tepe durma torku
    :
    5,99 N.m için LXM15LD21M3, 230 V, monofaze
    7,16 N.m için LXM05AD17M2, 200...240 V, monofaze
    10,3 N.m için LXM05AD28M2, 200...240 V, monofaze
    7,16 N.m için LXM05BD17M2, 200...240 V, monofaze
    10,3 N.m için LXM05BD28M2, 200...240 V, monofaze
    7,16 N.m için LXM05CD17M2, 200...240 V, monofaze
    10,3 N.m için LXM05CD28M2, 200...240 V, monofaze
    3,3 N.m için LXM15LU60N4, 480 V, trifaze
    3,3 N.m için LXM15LU60N4, 400 V, trifaze
    3,3 N.m için LXM15LU60N4, 230 V, trifaze
    6 N.m için LXM15LD13M3, 230 V, trifaze
    5,3 N.m için LXM15LD10N4, 230 V, trifaze
    5,3 N.m için LXM15LD10N4, 400 V, trifaze
    5,3 N.m için LXM15LD10N4, 480 V, trifaze
    7,71 N.m için LXM15LD17N4, 230 V, trifaze
    7,71 N.m için LXM15LD17N4, 400 V, trifaze
    7,71 N.m için LXM15LD17N4, 480 V, trifaze
    9,28 N.m için LXM15LD21M3, 230 V, trifaze
    7,16 N.m için LXM05AD17M3X, 200...240 V, trifaze
    8,75 N.m için LXM05AD22N4, 380...480 V, trifaze
    7,16 N.m için LXM05BD17M3X, 200...240 V, trifaze
    8,75 N.m için LXM05BD22N4, 380...480 V, trifaze
    7,16 N.m için LXM05CD17M3X, 200...240 V, trifaze
    8,75 N.m için LXM05CD22N4, 380...480 V, trifaze
    11,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    11,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal çıkış gücü
    :
    750 W için LXM05AD17M2, 200...240 V, monofaze
    750 W için LXM05AD28M2, 200...240 V, monofaze
    750 W için LXM05BD17M2, 200...240 V, monofaze
    750 W için LXM05BD28M2, 200...240 V, monofaze
    750 W için LXM05CD17M2, 200...240 V, monofaze
    750 W için LXM05CD28M2, 200...240 V, monofaze
    750 W için LXM15LD21M3, 230 V, monofaze
    1250 W için LXM15LD10N4, 400 V, trifaze
    1300 W için LXM15LD17N4, 400 V, trifaze
    1400 W için LXM15LD17N4, 480 V, trifaze
    1500 W için LXM15LD10N4, 480 V, trifaze
    350 W için LXM15LU60N4, 230 V, trifaze
    700 W için LXM15LD13M3, 230 V, trifaze
    700 W için LXM15LU60N4, 400 V, trifaze
    750 W için LXM05AD17M3X, 200...240 V, trifaze
    750 W için LXM05AD22N4, 380...480 V, trifaze
    750 W için LXM05BD17M3X, 200...240 V, trifaze
    750 W için LXM05BD22N4, 380...480 V, trifaze
    750 W için LXM05CD17M3X, 200...240 V, trifaze
    750 W için LXM05CD22N4, 380...480 V, trifaze
    750 W için LXM15LD10N4, 230 V, trifaze
    750 W için LXM15LD17N4, 230 V, trifaze
    750 W için LXM15LD21M3, 230 V, trifaze
    950 W için LXM15LU60N4, 480 V, trifaze
    1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
    1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal tork
    :
    2,4 N.m için LXM05AD17M2, 200...240 V, monofaze
    2,4 N.m için LXM05AD28M2, 200...240 V, monofaze
    2,4 N.m için LXM05BD17M2, 200...240 V, monofaze
    2,4 N.m için LXM05BD28M2, 200...240 V, monofaze
    2,4 N.m için LXM05CD17M2, 200...240 V, monofaze
    2,4 N.m için LXM05CD28M2, 200...240 V, monofaze
    2,4 N.m için LXM15LD21M3, 230 V, monofaze
    1,12 N.m için LXM15LU60N4, 230 V, trifaze
    1,12 N.m için LXM15LU60N4, 400 V, trifaze
    1,12 N.m için LXM15LU60N4, 480 V, trifaze
    1,8 N.m için LXM15LD10N4, 480 V, trifaze
    1,96 N.m için LXM15LD17N4, 480 V, trifaze
    2 N.m için LXM15LD10N4, 400 V, trifaze
    2 N.m için LXM15LD17N4, 400 V, trifaze
    2,23 N.m için LXM15LD13M3, 230 V, trifaze
    2,4 N.m için LXM05AD17M3X, 200...240 V, trifaze
    2,4 N.m için LXM05AD22N4, 380...480 V, trifaze
    2,4 N.m için LXM05BD17M3X, 200...240 V, trifaze
    2,4 N.m için LXM05BD22N4, 380...480 V, trifaze
    2,4 N.m için LXM05CD17M3X, 200...240 V, trifaze
    2,4 N.m için LXM05CD22N4, 380...480 V, trifaze
    2,4 N.m için LXM15LD10N4, 230 V, trifaze
    2,4 N.m için LXM15LD17N4, 230 V, trifaze
    2,4 N.m için LXM15LD21M3, 230 V, trifaze
    2,44 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    2,44 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal hız
    :
    3000 rpm için LXM15LD13M3, 230 V, trifaze
    3000 rpm için LXM05AD17M2, 200...240 V, monofaze
    3000 rpm için LXM05BD17M2, 200...240 V, monofaze
    3000 rpm için LXM05CD17M2, 200...240 V, monofaze
    3000 rpm için LXM05AD17M3X, 200...240 V, trifaze
    3000 rpm için LXM05BD17M3X, 200...240 V, trifaze
    3000 rpm için LXM05CD17M3X, 200...240 V, trifaze
    3000 rpm için LXM15LU60N4, 230 V, trifaze
    8000 rpm için LXM15LD10N4, 480 V, trifaze
    8000 rpm için LXM15LU60N4, 480 V, trifaze
    3000 rpm için LXM15LD10N4, 230 V, trifaze
    6000 rpm için LXM15LD10N4, 400 V, trifaze
    3000 rpm için LXM05AD28M2, 200...240 V, monofaze
    3000 rpm için LXM05BD28M2, 200...240 V, monofaze
    3000 rpm için LXM05CD28M2, 200...240 V, monofaze
    3000 rpm için LXM15LD21M3, 230 V, monofaze
    3000 rpm için LXM05AD22N4, 380...480 V, trifaze
    3000 rpm için LXM05BD22N4, 380...480 V, trifaze
    3000 rpm için LXM05CD22N4, 380...480 V, trifaze
    3000 rpm için LXM15LD17N4, 230 V, trifaze
    3000 rpm için LXM15LD21M3, 230 V, trifaze
    6000 rpm için LXM15LD17N4, 400 V, trifaze
    6000 rpm için LXM15LU60N4, 400 V, trifaze
    7000 rpm için LXM15LD17N4, 480 V, trifaze
    5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
    5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD17M2 -de 200...240 V monofaze
    LXM05AD28M2 -de 200...240 V monofaze
    LXM05BD17M2 -de 200...240 V monofaze
    LXM05BD28M2 -de 200...240 V monofaze
    LXM05CD17M2 -de 200...240 V monofaze
    LXM05CD28M2 -de 200...240 V monofaze
    LXM15LD21M3 -de 230 V monofaze
    LXM15LU60N4 -de 230 V trifaze
    LXM15LD13M3 -de 230 V trifaze
    LXM15LU60N4 -de 400 V trifaze
    LXM15LU60N4 -de 480 V trifaze
    LXM15LD10N4 -de 400 V trifaze
    LXM05AD17M3X -de 200...240 V trifaze
    LXM05BD17M3X -de 200...240 V trifaze
    LXM05CD17M3X -de 200...240 V trifaze
    LXM15LD10N4 -de 230 V trifaze
    LXM15LD10N4 -de 480 V trifaze
    LXM15LD21M3 -de 230 V trifaze
    LXM15LD17N4 -de 230 V trifaze
    LXM05AD22N4 -de 380...480 V trifaze
    LXM05BD22N4 -de 380...480 V trifaze
    LXM05CD22N4 -de 380...480 V trifaze
    LXM15LD17N4 -de 400 V trifaze
    LXM15LD17N4 -de 480 V trifaze
    LXM32.D18N4 -de 400 V trifaze
    LXM32.D18N4 -de 480 V trifaze
    Şaft ucu
    :
    Deliksiz
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Frenleme
    :
    Olmadan
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Düz konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 05
    Lexium 32
    Lexium 15
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    4,1 A
    Maksimum sürekli güç
    :
    1,7 W
    Maksimum akım Irms
    :
    15,2 A için LXM15LD13M3
    15,2 A için LXM15LD21M3
    15,2 A için LXM15LD17N4
    15,2 A için LXM15LU60N4
    15,2 A için LXM15LD10N4
    17 A için LXM05AD17M2
    17 A için LXM05AD28M2
    17 A için LXM05AD17M3X
    17 A için LXM05AD22N4
    17 A için LXM05BD17M2
    17 A için LXM05BD28M2
    17 A için LXM05BD17M3X
    17 A için LXM05BD22N4
    17 A için LXM05CD17M2
    17 A için LXM05CD28M2
    17 A için LXM05CD17M3X
    17 A için LXM05CD22N4
    17 A için LXM32.D18N4
    Maksimum kalıcı akım
    :
    17 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    14 mm
    Şaft uzunluğu
    :
    30 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Motor flanş boyutu
    :
    70 mm
    Motor yığını sayısı
    :
    3
    Tork sabiti
    :
    0,78 N.m/A -de 120 °C
    Geri emf sabiti
    :
    49 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    6
    Rotor ataleti
    :
    0,58 kg.cm²
    Stator direnci
    :
    2,7 Ohm -de 20 °C
    Stator endüktansı
    :
    13 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    4,82 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    400 N -de 6000 rpm
    430 N -de 5000 rpm
    460 N -de 4000 rpm
    510 N -de 3000 rpm
    580 N -de 2000 rpm
    730 N -de 1000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    220 mm
    Ortalama bilezik çapı
    :
    60 mm
    Ortalama bilezik derinliği
    :
    2,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    5,5 mm
    Montaj deliklerinin dairesel çapı
    :
    82 mm
    Ürün ağırlığı
    :
    3,62 kg
