Marka : Schneider |Ürün Kodu : BSH1001T11F2A
☆☆☆☆☆
0 Yorum | Yorum Yap

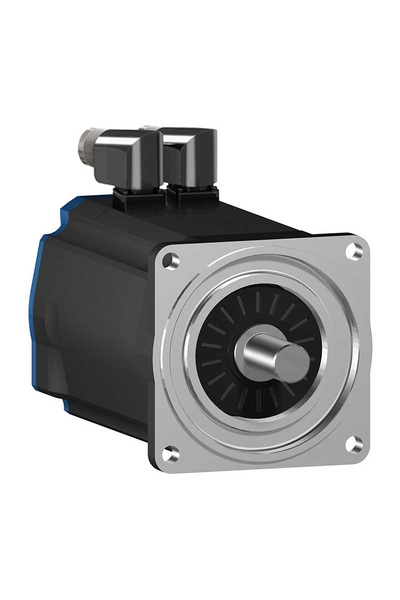

Schneider BSH1001T11F2A Bsh 3.39 N.M 4000 Rpm IP50 Kilitli Şaftlı Frenli Servo Motor

49.995,62 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    6000 rpm
    Sürekli durma torku
    :
    3,3 N.m için LXM32.D30M2 -de 10 A, 115 V, monofaze
    3,39 N.m için LXM15LD28M3, 230 V, trifaze
    3,4 N.m için LXM05AD28F1, 110...120 V, monofaze
    3,4 N.m için LXM05AD28M2, 200...240 V, monofaze
    3,4 N.m için LXM05AD42M3X, 200...240 V, trifaze
    3,4 N.m için LXM05BD28F1, 110...120 V, monofaze
    3,4 N.m için LXM05BD28M2, 200...240 V, monofaze
    3,4 N.m için LXM05BD42M3X, 200...240 V, trifaze
    3,4 N.m için LXM05CD28F1, 110...120 V, monofaze
    3,4 N.m için LXM05CD28M2, 200...240 V, monofaze
    3,4 N.m için LXM05CD42M3X, 200...240 V, trifaze
    2,7 N.m için LXM32.D18M2 -de 6 A, 230 V, monofaze
    Tepe durma torku
    :
    6,3 N.m için LXM32.D30M2 -de 10 A, 115 V, monofaze
    8,5 N.m için LXM05AD28F1, 110...120 V, monofaze
    8,5 N.m için LXM05AD28M2, 200...240 V, monofaze
    8,5 N.m için LXM05BD28F1, 110...120 V, monofaze
    8,5 N.m için LXM05BD28M2, 200...240 V, monofaze
    8,5 N.m için LXM05CD28F1, 110...120 V, monofaze
    8,5 N.m için LXM05CD28M2, 200...240 V, monofaze
    7,5 N.m için LXM32.D18M2 -de 6 A, 230 V, monofaze
    8,5 N.m için LXM15LD28M3, 230 V, trifaze
    8,5 N.m için LXM05AD42M3X, 200...240 V, trifaze
    8,5 N.m için LXM05BD42M3X, 200...240 V, trifaze
    8,5 N.m için LXM05CD42M3X, 200...240 V, trifaze
    Nominal çıkış gücü
    :
    700 W için LXM32.D30M2 -de 10 A, 115 V, monofaze
    900 W için LXM32.D18M2 -de 6 A, 230 V, monofaze
    500 W için LXM05AD28F1, 110...120 V, monofaze
    500 W için LXM05BD28F1, 110...120 V, monofaze
    500 W için LXM05CD28F1, 110...120 V, monofaze
    900 W için LXM05AD28M2, 200...240 V, monofaze
    900 W için LXM05BD28M2, 200...240 V, monofaze
    900 W için LXM05CD28M2, 200...240 V, monofaze
    1150 W için LXM15LD28M3, 230 V, trifaze
    900 W için LXM05AD42M3X, 200...240 V, trifaze
    900 W için LXM05BD42M3X, 200...240 V, trifaze
    900 W için LXM05CD42M3X, 200...240 V, trifaze
    Nominal tork
    :
    2,75 N.m için LXM32.D30M2 -de 10 A, 115 V, monofaze
    2,9 N.m için LXM05AD28M2, 200...240 V, monofaze
    2,9 N.m için LXM05BD28M2, 200...240 V, monofaze
    2,9 N.m için LXM05CD28M2, 200...240 V, monofaze
    3,16 N.m için LXM05AD28F1, 110...120 V, monofaze
    3,16 N.m için LXM05BD28F1, 110...120 V, monofaze
    3,16 N.m için LXM05CD28F1, 110...120 V, monofaze
    2,2 N.m için LXM32.D18M2 -de 6 A, 230 V, monofaze
    2,75 N.m için LXM15LD28M3, 230 V, trifaze
    2,9 N.m için LXM05AD42M3X, 200...240 V, trifaze
    2,9 N.m için LXM05BD42M3X, 200...240 V, trifaze
    2,9 N.m için LXM05CD42M3X, 200...240 V, trifaze
    Nominal hız
    :
    2500 rpm için LXM32.D30M2 -de 10 A, 115 V, monofaze
    3000 rpm için LXM05AD28M2, 200...240 V, monofaze
    3000 rpm için LXM05BD28M2, 200...240 V, monofaze
    3000 rpm için LXM05CD28M2, 200...240 V, monofaze
    3000 rpm için LXM05AD42M3X, 200...240 V, trifaze
    3000 rpm için LXM05BD42M3X, 200...240 V, trifaze
    3000 rpm için LXM05CD42M3X, 200...240 V, trifaze
    4000 rpm için LXM32.D18M2 -de 6 A, 230 V, monofaze
    1500 rpm için LXM05AD28F1, 110...120 V, monofaze
    1500 rpm için LXM05BD28F1, 110...120 V, monofaze
    1500 rpm için LXM05CD28F1, 110...120 V, monofaze
    4000 rpm için LXM15LD28M3, 230 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD28F1 -de 110...120 V monofaze
    LXM05AD28M2 -de 200...240 V monofaze
    LXM05BD28F1 -de 110...120 V monofaze
    LXM05BD28M2 -de 200...240 V monofaze
    LXM05CD28F1 -de 110...120 V monofaze
    LXM05CD28M2 -de 200...240 V monofaze
    LXM32.D30M2 -de 115 V monofaze
    LXM32.D18M2 -de 230 V monofaze
    LXM05AD42M3X -de 200...240 V trifaze
    LXM05BD42M3X -de 200...240 V trifaze
    LXM05CD42M3X -de 200...240 V trifaze
    LXM15LD28M3 -de 230 V trifaze
    Şaft ucu
    :
    Kilitli
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Döndürülebilir sağa açılı konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 05
    Lexium 32
    Lexium 15
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    7,3 A
    Maksimum sürekli güç
    :
    1,6 W
    Maksimum akım Irms
    :
    18 A için LXM32.D18M2 -de 230 V
    15 A için LXM32.D30M2 -de 115 V
    23 A için LXM15LD28M3
    25,1 A için LXM05AD28F1
    25,1 A için LXM05AD28M2
    25,1 A için LXM05AD42M3X
    25,1 A için LXM05BD28F1
    25,1 A için LXM05BD28M2
    25,1 A için LXM05BD42M3X
    25,1 A için LXM05CD28F1
    25,1 A için LXM05CD28M2
    25,1 A için LXM05CD42M3X
    Maksimum kalıcı akım
    :
    25,1 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    19 mm
    Şaft uzunluğu
    :
    40 mm
    Anahtar genişliği
    :
    30 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Tutma torku
    :
    9 N.m frenleme
    Motor flanş boyutu
    :
    100 mm
    Motor yığını sayısı
    :
    1
    Tork sabiti
    :
    0,45 N.m/A -de 120 °C
    Geri emf sabiti
    :
    29 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    8
    Rotor ataleti
    :
    2,018 kg.cm²
    Stator direnci
    :
    0,87 Ohm -de 20 °C
    Stator endüktansı
    :
    4 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    4,6 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    530 N -de 5000 rpm
    570 N -de 4000 rpm
    630 N -de 3000 rpm
    720 N -de 2000 rpm
    900 N -de 1000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Fren içeri çekme gücü
    :
    18 W
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    199,5 mm
    Ortalama bilezik çapı
    :
    95 mm
    Ortalama bilezik derinliği
    :
    3,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    9 mm
    Montaj deliklerinin dairesel çapı
    :
    115 mm
    Ürün ağırlığı
    :
    4,8 kg
