Marka : Schneider |Ürün Kodu : BSH1002P11F2A
☆☆☆☆☆
0 Yorum | Yorum Yap

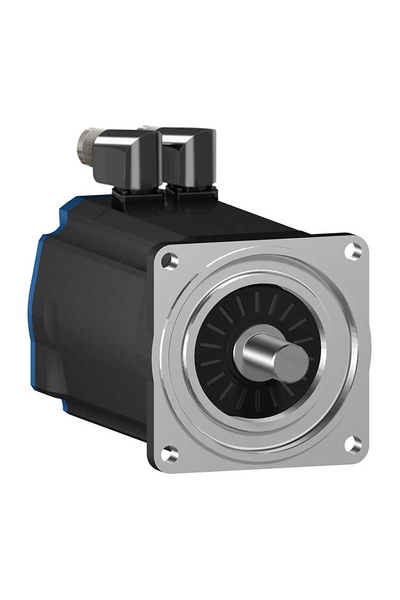

Schneider BSH1002P11F2A BSH AC IP50 Kilitli Şaftlı Frenli Servo Motor

54.105,59 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    6000 rpm
    Sürekli durma torku
    :
    4,5 N.m için LXM15LD21M3, 230 V, monofaze
    3,4 N.m için LXM15LD13M3, 230 V, trifaze
    3,4 N.m için LXM15LD10N4, 230 V, trifaze
    3,4 N.m için LXM15LD10N4, 400 V, trifaze
    3,4 N.m için LXM15LD10N4, 480 V, trifaze
    5,8 N.m için LXM15LD17N4, 400 V, trifaze
    5,8 N.m için LXM15LD17N4, 480 V, trifaze
    5,8 N.m için LXM15LD21M3, 230 V, trifaze
    5,5 N.m için LXM05AD17M3X, 200...240 V, trifaze
    5,5 N.m için LXM05AD22N4, 380...480 V, trifaze
    5,5 N.m için LXM05AD28M2, 200...240 V, monofaze
    5,5 N.m için LXM05BD17M3X, 200...240 V, trifaze
    5,5 N.m için LXM05BD22N4, 380...480 V, trifaze
    5,5 N.m için LXM05BD28M2, 200...240 V, monofaze
    5,5 N.m için LXM05CD17M3X, 200...240 V, trifaze
    5,5 N.m için LXM05CD22N4, 380...480 V, trifaze
    5,5 N.m için LXM05CD28M2, 200...240 V, monofaze
    5,8 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    5,8 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Tepe durma torku
    :
    9,39 N.m için LXM15LD21M3, 230 V, monofaze
    5,6 N.m için LXM15LD13M3, 230 V, trifaze
    8 N.m için LXM15LD10N4, 230 V, trifaze
    8 N.m için LXM15LD10N4, 400 V, trifaze
    8 N.m için LXM15LD10N4, 480 V, trifaze
    12,13 N.m için LXM15LD17N4, 400 V, trifaze
    12,13 N.m için LXM15LD17N4, 480 V, trifaze
    14,79 N.m için LXM15LD21M3, 230 V, trifaze
    11,23 N.m için LXM05AD17M3X, 200...240 V, trifaze
    13,92 N.m için LXM05AD22N4, 380...480 V, trifaze
    16 N.m için LXM05AD28M2, 200...240 V, monofaze
    11,23 N.m için LXM05BD17M3X, 200...240 V, trifaze
    13,92 N.m için LXM05BD22N4, 380...480 V, trifaze
    16 N.m için LXM05BD28M2, 200...240 V, monofaze
    11,23 N.m için LXM05CD17M3X, 200...240 V, trifaze
    13,92 N.m için LXM05CD22N4, 380...480 V, trifaze
    16 N.m için LXM05CD28M2, 200...240 V, monofaze
    18,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    18,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal çıkış gücü
    :
    950 W için LXM15LD21M3, 230 V, monofaze
    950 W için LXM15LD21M3, 230 V, trifaze
    780 W için LXM05AD28M2, 200...240 V, monofaze
    780 W için LXM05BD28M2, 200...240 V, monofaze
    780 W için LXM05CD28M2, 200...240 V, monofaze
    1400 W için LXM05AD22N4, 380...480 V, trifaze
    1400 W için LXM05BD22N4, 380...480 V, trifaze
    1400 W için LXM05CD22N4, 380...480 V, trifaze
    1600 W için LXM15LD10N4, 400 V, trifaze
    1700 W için LXM15LD17N4, 400 V, trifaze
    1950 W için LXM15LD17N4, 480 V, trifaze
    2150 W için LXM15LD10N4, 480 V, trifaze
    780 W için LXM05AD17M3X, 200...240 V, trifaze
    780 W için LXM05BD17M3X, 200...240 V, trifaze
    780 W için LXM05CD17M3X, 200...240 V, trifaze
    840 W için LXM15LD13M3, 230 V, trifaze
    890 W için LXM15LD10N4, 230 V, trifaze
    1700 W için LXM32.D18N4 -de 6 A, 400 V, trifaze
    1700 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal tork
    :
    4,5 N.m için LXM15LD21M3, 230 V, monofaze
    4,96 N.m için LXM05AD28M2, 200...240 V, monofaze
    4,96 N.m için LXM05BD28M2, 200...240 V, monofaze
    4,96 N.m için LXM05CD28M2, 200...240 V, monofaze
    3,4 N.m için LXM15LD10N4, 230 V, trifaze
    3,4 N.m için LXM15LD10N4, 400 V, trifaze
    3,4 N.m için LXM15LD10N4, 480 V, trifaze
    3,4 N.m için LXM15LD13M3, 230 V, trifaze
    3,7 N.m için LXM15LD17N4, 480 V, trifaze
    4 N.m için LXM15LD17N4, 400 V, trifaze
    4,4 N.m için LXM05AD22N4, 380...480 V, trifaze
    4,4 N.m için LXM05BD22N4, 380...480 V, trifaze
    4,4 N.m için LXM05CD22N4, 380...480 V, trifaze
    4,96 N.m için LXM05AD17M3X, 200...240 V, trifaze
    4,96 N.m için LXM05BD17M3X, 200...240 V, trifaze
    4,96 N.m için LXM05CD17M3X, 200...240 V, trifaze
    5,8 N.m için LXM15LD21M3, 230 V, trifaze
    4 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze
    4 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
    Nominal hız
    :
    3000 rpm için LXM05AD22N4, 380...480 V, trifaze
    3000 rpm için LXM05BD22N4, 380...480 V, trifaze
    3000 rpm için LXM05CD22N4, 380...480 V, trifaze
    1500 rpm için LXM05AD17M3X, 200...240 V, trifaze
    1500 rpm için LXM05BD17M3X, 200...240 V, trifaze
    1500 rpm için LXM05CD17M3X, 200...240 V, trifaze
    4500 rpm için LXM15LD10N4, 400 V, trifaze
    6000 rpm için LXM15LD10N4, 480 V, trifaze
    4000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze
    4000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
    1500 rpm için LXM05AD28M2, 200...240 V, monofaze
    1500 rpm için LXM05BD28M2, 200...240 V, monofaze
    1500 rpm için LXM05CD28M2, 200...240 V, monofaze
    2000 rpm için LXM15LD21M3, 230 V, monofaze
    2000 rpm için LXM15LD21M3, 230 V, trifaze
    2500 rpm için LXM15LD10N4, 230 V, trifaze
    2500 rpm için LXM15LD13M3, 230 V, trifaze
    4000 rpm için LXM15LD17N4, 400 V, trifaze
    5000 rpm için LXM15LD17N4, 480 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD28M2 -de 200...240 V monofaze
    LXM05BD28M2 -de 200...240 V monofaze
    LXM05CD28M2 -de 200...240 V monofaze
    LXM15LD21M3 -de 230 V monofaze
    LXM15LD13M3 -de 230 V trifaze
    LXM15LD10N4 -de 400 V trifaze
    LXM05AD17M3X -de 200...240 V trifaze
    LXM05BD17M3X -de 200...240 V trifaze
    LXM05CD17M3X -de 200...240 V trifaze
    LXM15LD10N4 -de 230 V trifaze
    LXM15LD10N4 -de 480 V trifaze
    LXM15LD21M3 -de 230 V trifaze
    LXM05AD22N4 -de 380...480 V trifaze
    LXM05BD22N4 -de 380...480 V trifaze
    LXM05CD22N4 -de 380...480 V trifaze
    LXM15LD17N4 -de 400 V trifaze
    LXM15LD17N4 -de 480 V trifaze
    LXM32.D18N4 -de 400 V trifaze
    LXM32.D18N4 -de 480 V trifaze
    Şaft ucu
    :
    Kilitli
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Döndürülebilir sağa açılı konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 32
    Lexium 05
    Lexium 15
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    4,8 A
    Maksimum sürekli güç
    :
    2,51 W
    Maksimum akım Irms
    :
    17,1 A için LXM15LD13M3
    17,1 A için LXM15LD21M3
    17,1 A için LXM15LD10N4
    17,1 A için LXM15LD17N4
    17,1 A için LXM05AD28M2
    17,1 A için LXM05AD17M3X
    17,1 A için LXM05AD22N4
    17,1 A için LXM05BD28M2
    17,1 A için LXM05BD17M3X
    17,1 A için LXM05BD22N4
    17,1 A için LXM05CD28M2
    17,1 A için LXM05CD17M3X
    17,1 A için LXM05CD22N4
    17,1 A için LXM32.D18N4
    Maksimum kalıcı akım
    :
    17,1 A
    Anahtarlama frekansı
    :
    8 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    19 mm
    Şaft uzunluğu
    :
    40 mm
    Anahtar genişliği
    :
    30 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Tutma torku
    :
    9 N.m frenleme
    Motor flanş boyutu
    :
    100 mm
    Motor yığını sayısı
    :
    2
    Tork sabiti
    :
    1,21 N.m/A -de 120 °C
    Geri emf sabiti
    :
    77 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    8
    Rotor ataleti
    :
    2,928 kg.cm²
    Stator direnci
    :
    2,4 Ohm -de 20 °C
    Stator endüktansı
    :
    12,7 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    5,29 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    620 N -de 4000 rpm
    690 N -de 3000 rpm
    790 N -de 2000 rpm
    990 N -de 1000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Fren içeri çekme gücü
    :
    18 W
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    235,5 mm
    Ortalama bilezik çapı
    :
    95 mm
    Ortalama bilezik derinliği
    :
    3,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    9 mm
    Montaj deliklerinin dairesel çapı
    :
    115 mm
    Ürün ağırlığı
    :
    6,3 kg
