Marka : Schneider |Ürün Kodu : BSH1402P01A1A
☆☆☆☆☆
0 Yorum | Yorum Yap

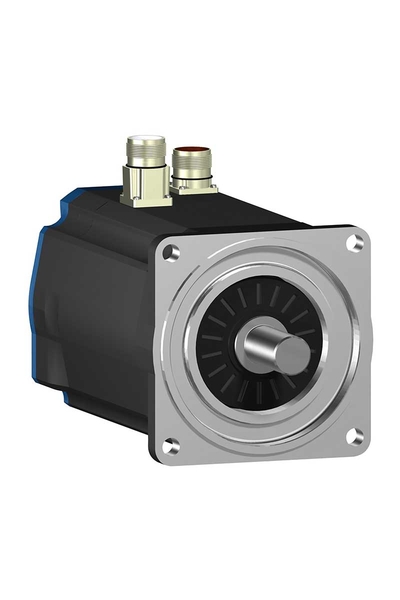

Schneider BSH1402P01A1A Bsh 14.9 N.M 1500 Rpm IP50 Deliksiz Şaftlı Frensiz Servo Motor

72.519,34 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Servo Motor

    Ürün Özellikleri
    Ürün ya da bileşen tipi
    :
    Servo motor
    Ürün grubu
    :
    BSH
    Maksimum mekanik hız
    :
    4000 rpm
    Sürekli durma torku
    :
    19,5 N.m için LXM15MD40N4, 400 V, trifaze
    19,5 N.m için LXM15MD40N4, 480 V, trifaze
    14,9 N.m için LXM15LD28M3, 230 V, trifaze
    14,9 N.m için LXM15MD28N4, 230 V, trifaze
    14,9 N.m için LXM15MD28N4, 400 V, trifaze
    14,9 N.m için LXM15MD28N4, 480 V, trifaze
    19,5 N.m için LXM15MD40N4, 230 V, trifaze
    19,5 N.m için LXM15MD56N4, 230 V, trifaze
    19,5 N.m için LXM15MD56N4, 400 V, trifaze
    19,5 N.m için LXM15MD56N4, 480 V, trifaze
    19,2 N.m için LXM05AD42M3X, 200...240 V, trifaze
    19,2 N.m için LXM05AD57N4, 380...480 V, trifaze
    19,2 N.m için LXM05BD42M3X, 200...240 V, trifaze
    19,2 N.m için LXM05BD57N4, 380...480 V, trifaze
    19,2 N.m için LXM05CD42M3X, 200...240 V, trifaze
    19,2 N.m için LXM05CD57N4, 380...480 V, trifaze
    Tepe durma torku
    :
    28,71 N.m için LXM15LD28M3, 230 V, trifaze
    28,71 N.m için LXM15MD28N4, 230 V, trifaze
    28,71 N.m için LXM15MD28N4, 400 V, trifaze
    28,71 N.m için LXM15MD28N4, 480 V, trifaze
    39,3 N.m için LXM15MD40N4, 230 V, trifaze
    39,3 N.m için LXM15MD40N4, 400 V, trifaze
    39,3 N.m için LXM15MD40N4, 480 V, trifaze
    47,5 N.m için LXM15MD56N4, 230 V, trifaze
    47,5 N.m için LXM15MD56N4, 400 V, trifaze
    47,5 N.m için LXM15MD56N4, 480 V, trifaze
    41,94 N.m için LXM05AD42M3X, 200...240 V, trifaze
    47,5 N.m için LXM05AD57N4, 380...480 V, trifaze
    41,94 N.m için LXM05BD42M3X, 200...240 V, trifaze
    47,5 N.m için LXM05BD57N4, 380...480 V, trifaze
    41,94 N.m için LXM05CD42M3X, 200...240 V, trifaze
    47,5 N.m için LXM05CD57N4, 380...480 V, trifaze
    Nominal çıkış gücü
    :
    2350 W için LXM05AD42M3X, 200...240 V, trifaze
    2350 W için LXM05BD42M3X, 200...240 V, trifaze
    2350 W için LXM05CD42M3X, 200...240 V, trifaze
    2350 W için LXM15LD28M3, 230 V, trifaze
    2350 W için LXM15MD28N4, 230 V, trifaze
    2350 W için LXM15MD40N4, 230 V, trifaze
    2350 W için LXM15MD56N4, 230 V, trifaze
    3350 W için LXM15MD28N4, 480 V, trifaze
    3350 W için LXM15MD40N4, 480 V, trifaze
    3400 W için LXM05AD57N4, 380...480 V, trifaze
    3400 W için LXM05BD57N4, 380...480 V, trifaze
    3400 W için LXM05CD57N4, 380...480 V, trifaze
    3400 W için LXM15MD28N4, 400 V, trifaze
    3400 W için LXM15MD40N4, 400 V, trifaze
    3400 W için LXM15MD56N4, 400 V, trifaze
    3400 W için LXM15MD56N4, 480 V, trifaze
    Nominal tork
    :
    8 N.m için LXM15MD40N4, 480 V, trifaze
    10,8 N.m için LXM05AD57N4, 380...480 V, trifaze
    10,8 N.m için LXM05BD57N4, 380...480 V, trifaze
    10,8 N.m için LXM05CD57N4, 380...480 V, trifaze
    10,8 N.m için LXM15MD28N4, 400 V, trifaze
    10,8 N.m için LXM15MD40N4, 400 V, trifaze
    10,8 N.m için LXM15MD56N4, 400 V, trifaze
    10,8 N.m için LXM15MD56N4, 480 V, trifaze
    15 N.m için LXM05AD42M3X, 200...240 V, trifaze
    15 N.m için LXM05BD42M3X, 200...240 V, trifaze
    15 N.m için LXM05CD42M3X, 200...240 V, trifaze
    15 N.m için LXM15LD28M3, 230 V, trifaze
    15 N.m için LXM15MD28N4, 230 V, trifaze
    15 N.m için LXM15MD40N4, 230 V, trifaze
    15 N.m için LXM15MD56N4, 230 V, trifaze
    8 N.m için LXM15MD28N4, 480 V, trifaze
    Nominal hız
    :
    1500 rpm için LXM05AD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05BD42M3X, 200...240 V, trifaze
    1500 rpm için LXM05CD42M3X, 200...240 V, trifaze
    1500 rpm için LXM15MD28N4, 230 V, trifaze
    1500 rpm için LXM15MD40N4, 230 V, trifaze
    3000 rpm için LXM05AD57N4, 380...480 V, trifaze
    3000 rpm için LXM05BD57N4, 380...480 V, trifaze
    3000 rpm için LXM05CD57N4, 380...480 V, trifaze
    3000 rpm için LXM15MD28N4, 400 V, trifaze
    3000 rpm için LXM15MD40N4, 400 V, trifaze
    4000 rpm için LXM15MD28N4, 480 V, trifaze
    1500 rpm için LXM15LD28M3, 230 V, trifaze
    1500 rpm için LXM15MD56N4, 230 V, trifaze
    3000 rpm için LXM15MD56N4, 400 V, trifaze
    3000 rpm için LXM15MD56N4, 480 V, trifaze
    4000 rpm için LXM15MD40N4, 480 V, trifaze
    Ürün uyumluluğu
    :
    LXM05AD42M3X -de 200...240 V trifaze
    LXM05BD42M3X -de 200...240 V trifaze
    LXM05CD42M3X -de 200...240 V trifaze
    LXM15LD28M3 -de 230 V trifaze
    LXM15MD28N4 -de 400 V trifaze
    LXM15MD28N4 -de 480 V trifaze
    LXM15MD40N4 -de 400 V trifaze
    LXM15MD40N4 -de 480 V trifaze
    LXM05AD57N4 -de 380...480 V trifaze
    LXM05BD57N4 -de 380...480 V trifaze
    LXM05CD57N4 -de 380...480 V trifaze
    LXM15MD28N4 -de 230 V trifaze
    LXM15MD40N4 -de 230 V trifaze
    LXM15MD56N4 -de 230 V trifaze
    LXM15MD56N4 -de 400 V trifaze
    LXM15MD56N4 -de 480 V trifaze
    Şaft ucu
    :
    Deliksiz
    IP koruma derecesi
    :
    IP50 standart
    Hız geri besleme çözünürlüğü
    :
    131072 nokta/dönüş
    Frenleme
    :
    Olmadan
    Montaj desteği
    :
    Uluslararası standart flanş
    Elektrikli bağlantı
    :
    Düz konnektörler
    Tamamlayıcı Özellikler
    Seri uyumluluğu
    :
    Lexium 05
    Lexium 15
    Tedarik Voltajı Maks
    :
    480 V
    Fazların ağ sayısı
    :
    Trifaze
    Sürekli durma akımı
    :
    13,2 A
    Maksimum sürekli güç
    :
    4,2 W
    Maksimum akım Irms
    :
    44,1 A için LXM15LD28M3
    44,1 A için LXM15MD28N4
    44,1 A için LXM15MD40N4
    44,1 A için LXM15MD56N4
    44,1 A için LXM05AD42M3X
    44,1 A için LXM05AD57N4
    44,1 A için LXM05BD42M3X
    44,1 A için LXM05BD57N4
    44,1 A için LXM05CD42M3X
    44,1 A için LXM05CD57N4
    Maksimum kalıcı akım
    :
    44,1 A
    Anahtarlama frekansı
    :
    4 kHz
    İkinci şaft
    :
    Ikinci şaft ucu olmadan
    Şaft çapı
    :
    24 mm
    Şaft uzunluğu
    :
    50 mm
    Geri besleme tipi
    :
    Tek dönüşlü SinCos Hiperface
    Motor flanş boyutu
    :
    140 mm
    Motor yığını sayısı
    :
    2
    Tork sabiti
    :
    1,47 N.m/A -de 120 °C
    Geri emf sabiti
    :
    101 V/krpm -de 120 °C
    Motor kutuplarının sayısı
    :
    10
    Rotor ataleti
    :
    12,68 kg.cm²
    Stator direnci
    :
    0,6 Ohm -de 20 °C
    Stator endüktansı
    :
    7,4 mH -de 20 °C
    Stator elektrik süresi sabiti
    :
    12,33 ms -de 20 °C
    Maksimum radyal güç Fr
    :
    1680 N -de 3000 rpm
    1930 N -de 2000 rpm
    2430 N -de 1000 rpm
    Maksimum eksenel güç Fa
    :
    0,2 x Fr
    Soğutmanın tipi
    :
    Doğal konveksiyon
    Uzunluk
    :
    272,5 mm
    Ortalama bilezik çapı
    :
    130 mm
    Ortalama bilezik derinliği
    :
    3,5 mm
    Montaj deliklerinin sayısı
    :
    4
    Montaj delik çapı
    :
    11 mm
    Montaj deliklerinin dairesel çapı
    :
    165 mm
    Ürün ağırlığı
    :
    16,6 kg
