Marka : Schneider |Ürün Kodu : LC1D40008M7
☆☆☆☆☆
0 Yorum | Yorum Yap

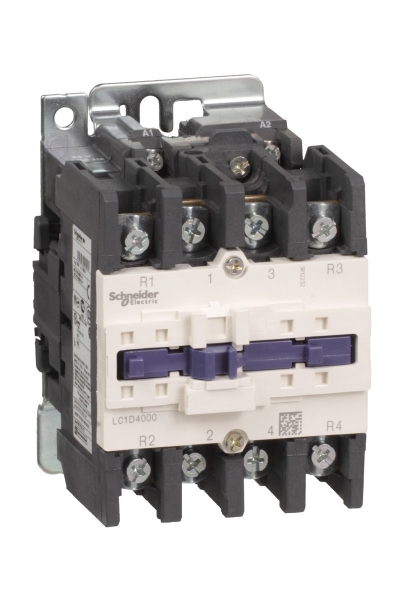

Schneider LC1-D40008M7 2NA+2NK Kontaktör

3.576,42
KargoVereceğiniz sipariş Cumartesi günü kargoda!
Cumartesi
Kargoda
15000₺ ve ÜZERİ
   ÖZEL TEKLİF
Adet
Sepete Ekle
Hemen Al

Schneider Kontaktör Ürün Özellikleri Seri : TeSys Ürün adı : TeSys D Ürün ya da bileşen tipi : Kontaktör Ürün grubu : LC1D Kontaktör uygulaması : Direnç yükü Kullanım kategorisi : AC-1 Kutup tanımı : 4P...

Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
  • Soru Sor
  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün adı
    :
    TeSys D
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1D
    Kontaktör uygulaması
    :
    Direnç yükü
    Kullanım kategorisi
    :
    AC-1
    Kutup tanımı
    :
    4P
    Power pole contact composition
    :
    2 NA + 2 NK
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 690 V AC 25...400 Hz
    Güç devresi: <= 300 V DC
    [Ie] nominal çalışma akımı
    :
    60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    220 V AC 50/60 Hz
    [Uimp] nominal darbe dayanım voltajı
    :
    6 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    60 A -de <60 °C için güç devresi
    Irms nominal kapama kapasitesi
    :
    800 A -de 440 V için güç devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    800 A -de 440 V için güç devresi 'e uygunIEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    320 A -de <40 °C - 10 s için güç devresi
    720 A -de <40 °C - 1 sn için güç devresi
    72 A -de <40 °C - 10 min için güç devresi
    165 A -de <40 °C - 1 min için güç devresi
    Ilgili sigorta değeri
    :
    80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
    Ortalama empedans
    :
    1,5 mOhm - Ith 60 A 50 Hz için güç devresi
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Elektrik dayanıklılığı
    :
    1,4 Mcycles 60 A AC-1 Ue'de <= 440 V
    Kutup başına güç dağılımı
    :
    5,4 W AC-1
    Front cover
    :
    Olmadan
    Montaj desteği
    :
    Plaka
    Ray
    Standartlar
    :
    CSA C22.2 No 14
    EN 60947-4-1
    EN 60947-5-1
    IEC 60947-4-1
    IEC 60947-5-1
    UL 508
    Ürün sertifikaları
    :
    RINA
    GL
    UL
    GOST
    BV
    LROS (Lloyds register of shipping)
    DNV
    CCC
    CSA
    Bağlantılar - terminaller
    :
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²esnek ile
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²esnek ile
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…35 mm²katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…25 mm²katı kablo uçsuz
    Sıkma torku
    :
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Güç devresi: 8 N.m - üzerinde vida kelepçesi terminalleri - kablo 25…35 mm² altıgen 4 mm
    Güç devresi: 5 N.m - üzerinde vida kelepçesi terminalleri - kablo 1…25 mm² altıgen 4 mm
    Çalışma süresi
    :
    4...19 msn açma
    12...26 msn kapama
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Mekanik dayanıklılık
    :
    6 Mcycles
    Maximum operating rate
    :
    3600 cyc/h -de <60 °C
    Tamamlayıcı Özellikler
    Bobin teknolojisi
    :
    Yerleşik süpresör modülü olmadan
    Kontrol devresi gerilim limitleri
    :
    0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
    0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
    0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
    1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
    VA cinsinden kalkış gücü
    :
    140 VA 60 Hz 0,75 20 °C)
    160 VA 50 Hz 0,75 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    13 VA 60 Hz 0,3 20 °C)
    15 VA 50 Hz 0,3 20 °C)
    Isı dağılımı
    :
    4…5 W -de 50/60 Hz
    Ortam Koşulları
