Marka : Schneider |Ürün Kodu : LC1E120B5
Schneider Seçili Ürünler
☆☆☆☆☆
0 Yorum | Yorum Yap

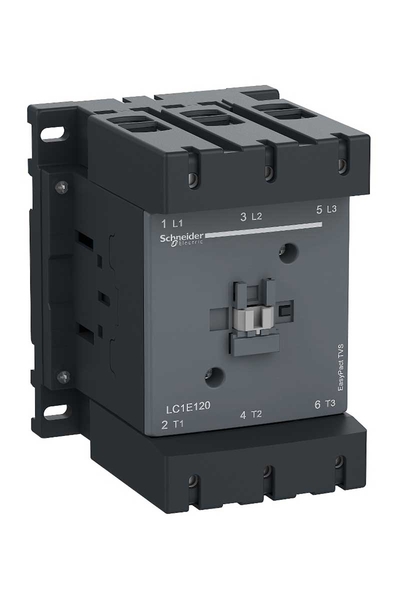

Schneider LC1E120B5 EASYPACT TVS 3P 12A 24VAC 50Hz 1NA+1NK Kontaktör
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kontaktör
Ürün ÖzellikleriSeri:EasyPactÜrün ya da bileşen tipi:KontaktörÜrün grubu:LC1EKontaktör uygulaması:Motor kontrol
Direnç yüküKullanım kategorisi:AC-3
AC-1Kutup tanımı:3P[Ue] nominal çalışma voltajı:Güç devresi: <= 690 V AC 50/60 Hz[Ie] nominal çalışma akımı:120 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
150 A 55 °C) -de <= 440 V AC AC-1 için güç devresiTamamlayıcı ÖzelliklerMotor gücü kW:37 kW -de 220...230 V AC 50/60 Hz (AC-3)
55 kW -de 380...400 V AC 50/60 Hz (AC-3)
59 kW -de 415 V AC 50/60 Hz (AC-3)
59 kW -de 440 V AC 50/60 Hz (AC-3)
75 kW -de 500 V AC 50/60 Hz (AC-3)
80 kW -de 660...690 V AC 50/60 Hz (AC-3)Kutup kontak düzenleme:3 NAYardımcı kontak düzenleme:1 NA + 1 NK[Ui] nominal yalıtım voltajı:690 V 'e uygun IEC 60947-4-1[Uimp] nominal darbe dayanım voltajı:8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947Aşırı gerilim kategorisi:III[Ith] klasik açık hava termik akımı:25 A -de <55 °C için güç devresiIRMS Nominal Kapama Kapasitesi:1200 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1Nominal kesme kapasitesi:960 A -de 440 V için güç devresi 'e uygunIEC 60947Ilgili Sigorta Dezeri:250 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
10 A gG -de <= 690 V koordinasyon tip 1 için güç devresiKontrol devresi tipi:AC -de 50 HzOrtalama empedans:0,6 mOhm - Ith 150 A 50 Hz için güç devresiKutup başına güç dağılımı:8,6 W AC-3
14 W AC-1Minimum anahtarlama akımı:5 mA için kontrol devresiMinimum Anahtarlam gerilimi:17 V için kontrol devresiÇakışmama süresi:1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenMaksimum işletim oranı:1200 cyc/h -de <55 °CVA cinsinden kalkış gücü:300 VA 50 Hz 0,8 20 °C)
300 VA 60 Hz 0,8 20 °C)VA cinsinden tutma güç tüketimi:22 VA 50 Hz 0,3 20 °C)
22 VA 60 Hz 0,3 20 °C)Isı dağılımı:3…8 W için kontrol devresiYalıtım direnci:> 10 MOhm için kontrol devresiBağlantılar - terminaller:Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 20…170 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuzSıkma torku:Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.mMontaj desteği:Plaka
DIN rayıMekanik dayanıklılık:400000 döngüÇalışma yüksekliği:3000 m olmadanStandartlar:IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1Ürün sertifikaları:CE
EACOrtam Koşulları -
