Marka : Schneider |Ürün Kodu : LC1F780
☆☆☆☆☆
0 Yorum | Yorum Yap

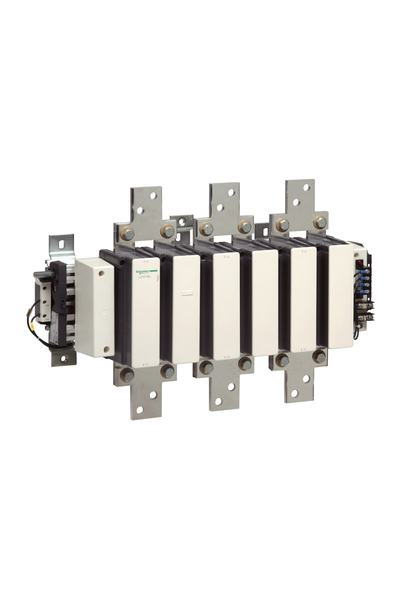

Schneider LC1F780 Tesys F 3P3NA 440V 780A Kontaktör

111.950,69 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Kontaktör

    Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün adı
    :
    TeSys F
    Ürün ya da bileşen tipi
    :
    Kontaktör
    Ürün grubu
    :
    LC1F
    Kontaktör uygulaması
    :
    Direnç yükü
    Motor kontrol
    Kullanım kategorisi
    :
    AC-4
    AC-3
    AC-1
    Kutup tanımı
    :
    3P
    Güç Kutbu Kontak Kompozisyonu
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    <= 1000 V AC 50/60 Hz
    <= 460 V DC
    [Ie] nominal çalışma akımı
    :
    780 A 55 °C) -de <= 440 V AC AC-3
    1600 A 40 °C) -de <= 440 V AC AC-1
    Motor gücü kW
    :
    450 kW -de 1000 V AC 50/60 Hz (AC-3)
    400 kW -de 380...400 V AC 50/60 Hz (AC-3)
    425 kW -de 415 V AC 50/60 Hz (AC-3)
    425 kW -de 440 V AC 50/60 Hz (AC-3)
    450 kW -de 500 V AC 50/60 Hz (AC-3)
    220 kW -de 220...240 V AC 50/60 Hz (AC-3)
    475 kW -de 660...690 V AC 50/60 Hz (AC-3)
    110 kW -de 400 V AC 50/60 Hz (AC-4)
    Tamamlayıcı Özellikler
    Kontrol devresi gerilimi
    :
    110 ... 500 V AC 40 ... 400 Hz LX1 /LX9 Bobinli
    48 ... 440 V DC LX4 Bobinli
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    1600 A -de <40 °C
    IRMS Nominal Kapama Kapasitesi
    :
    7800 A AC 'e uygun IEC 60947-4-1
    Nominal kesme kapasitesi
    :
    6240 A 'e uygun IEC 60947-4-1
    [Icw] nominal kısa süreli dayanma akımı
    :
    3000 A -de <40 °C - 3 min
    6250 A -de <40 °C - 10 s
    5600 A -de <40 °C - 30 s
    4600 A -de <40 °C - 1 min
    2200 A -de <40 °C - 10 min
    Ilgili Sigorta Dezeri
    :
    800 A aM -de <= 440 V
    1600 A gG -de <= 440 V
    Ortalama empedans
    :
    0,1 mOhm - Ith 1600 A 50 Hz
    [Ui] nominal yalıtım voltajı
    :
    1000 V 'e uygunIEC 60947-4-1
    1500 V 'e uygunVDE 0110 grup C
    Kutup başına güç dağılımı
    :
    60 W AC-3
    250 W AC-1
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,85...1,1 Uc AC 40...400 Hz
    Düşme: 0,2...0,4 Uc AC 40...400 Hz
    Çalışma: 0,85...1,1 Uc DC
    Düşme: 0,2...0,4 Uc DC
    Isı dağılımı
    :
    22 W
    Çalışma süresi
    :
    40...80 msn kapama için with LX1/LX9 coil
    130...230 msn açma için with LX1/LX9 coil
    70...80 ms kapama için with LX4 coil
    100...130 ms açma için with LX4 coil
    Montaj desteği
    :
    Plaka
    Standartlar
    :
    IEC 60947-1
    IEC 60947-4-1
    EN 60947-1
    JIS C8201-4-1
    EN 60947-4-1
    Ürün sertifikaları
    :
    UL
    LROS (Lloyds nakliye kayıtları)
    RINA
    DNV
    CCC
    BV
    CB
    ABS
    UKCA
    Bağlantılar - terminaller
    :
    Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 100 x 5 mm
    Güç devresi: bolted connection
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²
    Sıkma torku
    :
    Güç devresi: 58 N.m
    Kontrol devresi: 1,2 N.m
    Mekanik dayanıklılık
    :
    5 Milyon Döngü
    VA cinsinden kalkış gücü
    :
    1900…2300 VA, 40...400 Hz cos phi 0,9 (at 20 °C) LX1/LX9 bobinli
    1960…2420 VA (at 20 °C) LX4 bobinli
    VA cinsinden tutma güç tüketimi
    :
    44…55 VA
    42…52 VA
    Maksimum işletim oranı
    :
    600 cyc/h -de <55 °C
    Uyumluluk kodu
    :
    LC1F
