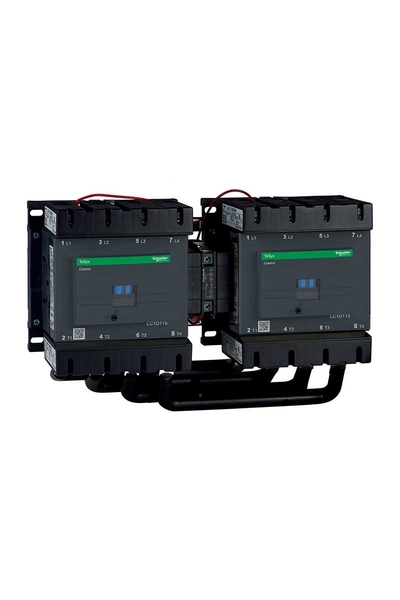

Schneider LC2D115004P7 Tesys 440V 200A Ac1 4P 230V AC Bobinli Enversör Kontaktörü

TeSys

TeSys D
TeSys Deca

Enversör kontaktör

LC2D

Direnç yükü

AC-1

Döner güç busbarlı hazır monte

4P

4 NA

Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 460 V DC

200 A 60 °C) -de <= 440 V AC AC-1 için güç devresi

AC -de 50/60 Hz

230 V AC 50/60 Hz

8 kV 'e uygunIEC 60947

III

200 A -de <60 °C için güç devresi

1260 A -de 440 V için güç devresi 'e uygunIEC 60947

1260 A -de 440 V için güç devresi 'e uygunIEC 60947

250 A -de <40 °C - 10 min için güç devresi
550 A -de <40 °C - 1 min için güç devresi
950 A -de <40 °C - 10 s için güç devresi
1100 A -de <40 °C - 1 sn için güç devresi

250 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
200 A gG -de <= 690 V koordinasyon tip 2 için güç devresi

0,6 mOhm - Ith 200 A 50 Hz için güç devresi

Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1

0,5 Mcycles 250 A AC-1 Ue'de <= 690 V

24 W AC-1

Mekanik

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds nakliye kayıtları)

Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²katı kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek kablo uçsuz
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²esnek ile
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²esnek ile
Güç devresi: konnektör 1 kablo(lar) 10…120 mm²katı kablo uçsuz
Güç devresi: konnektör 2 kablo(lar) 10…50 mm²katı kablo uçsuz

Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm

20...50 msn kapama
6...20 msn açma

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

8000000 döngü

1200 cyc/h -de <60 °C

Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör

0,3...0,5 Uc -40…55 °C düşme AC 50 Hz
0,8...1,15 Uc -40…55 °C çalışma AC 50 Hz

280…350 VA 60 Hz 0,9 20 °C)
280…350 VA 50 Hz 0,9 20 °C)

2…18 VA 20 °C) 0,3 60 Hz
2…18 VA 20 °C) 0,3 50 Hz

3…8 W -de 50/60 Hz
