Marka : Schneider |Ürün Kodu : LC2K0601B7
0 Yorum | Yorum Yap

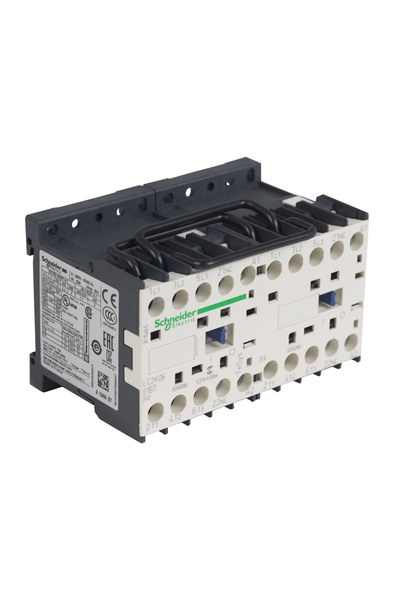

Schneider LC2K0601B7 Tesys K 24V AC 1NK 3P Ac3 6A Envensör Kontaktör

928,83
2500₺ ve ÜZERİ
ÜCRETSİZ KARGO
Sepete Ekle
Hemen Al
En geç 20.12.2022 15:00 da kargoya verilecektir.
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Ürün Özellikleri
    Seri
    :
    TeSys
    Ürün adı
    :
    TeSys K
    Ürün ya da bileşen tipi
    :
    Dönüşlü kontaktör
    Ürün grubu
    :
    LC2K
    Cihaz uygulaması
    :
    Kontrol
    Kontaktör uygulaması
    :
    Motor kontrol
    Kullanım kategorisi
    :
    AC-4
    AC-3
    Cihaz sunumu
    :
    Döner güç busbarlı hazır monte
    Kutup tanımı
    :
    3P
    Güç Kutbu Kontak Kompozisyonu
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: 690 V AC 50/60 Hz
    Sinyalleme devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı
    :
    6 A -de <= 440 V AC AC-3 için güç devresi
    Motor gücü kW
    :
    1,5 kW -de 220...230 V AC 50/60 Hz
    2,2 kW -de 380...415 V AC 50/60 Hz
    3 kW -de 440 V AC 50/60 Hz
    3 kW -de 480 V AC 50/60 Hz
    3 kW -de 500...600 V AC 50/60 Hz
    3 kW -de 660...690 V AC 50/60 Hz
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    24 V AC 50/60 Hz
    Yardımcı kontak düzenleme
    :
    1 NK
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    20 A -de <50 °C için güç devresi
    10 A -de <50 °C için sinyalleme devresi
    IRMS Nominal Kapama Kapasitesi
    :
    110 A AC için güç devresi 'e uygunNF C 63-110
    110 A AC için güç devresi 'e uygunIEC 60947
    110 A AC için sinyalleme devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    110 A -de 415 V 'e uygun IEC 60947
    110 A -de 440 V 'e uygun IEC 60947
    80 A -de 500 V 'e uygun IEC 60947
    110 A -de 220...230 V 'e uygun IEC 60947
    110 A -de 380...400 V 'e uygun IEC 60947
    70 A -de 660...690 V 'e uygun IEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    90 A -de <50 °C - 1 sn için güç devresi
    85 A -de <50 °C - 5 s için güç devresi
    80 A -de <50 °C - 10 s için güç devresi
    60 A -de <50 °C - 30 s için güç devresi
    45 A -de <50 °C - 1 min için güç devresi
    40 A -de <50 °C - 3 min için güç devresi
    80 A - 1 sn için sinyalleme devresi
    90 A - 500 ms için sinyalleme devresi
    110 A - 100 ms için sinyalleme devresi
    20 A -de <50 °C - >= 15 min için güç devresi
    Ilgili Sigorta Dezeri
    :
    25 A gG -de <= 440 V için güç devresi
    25 A aM için güç devresi
    10 A gG için sinyalleme devresi 'e uygunIEC 60947
    10 A gG için sinyalleme devresi 'e uygunVDE 0660
    Ortalama empedans
    :
    3 mOhm - Ith 20 A 50 Hz için güç devresi
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 600 V 'e uygunUL 508
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
    Sinyalleme devresi: 600 V 'e uygunUL 508
    Güç devresi: 600 V 'e uygunCSA C22.2 No 14
    Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
    Elektrik dayanıklılığı
    :
    1,3 Mcycles 6 A AC-3 Ue'de <= 440 V
    Kilitleme tipi
    :
    Mekanik
    Montaj desteği
    :
    Plaka
    Ray
    Standartlar
    :
    VDE 0660
    NF C 63-110
    IEC 60947
    BS 5424
    Ürün sertifikaları
    :
    UL
    CSA
    UKCA
    Bağlantılar - terminaller
    :
    Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
    Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
    Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
    Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile
    Sıkma torku
    :
    1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Çalışma süresi
    :
    10...20 msn bobin enerjileme ve NA kapama
    10...20 msn bobinin enerjisini kesme ve NA açma
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Mekanik dayanıklılık
    :
    5 Milyon Döngü
    Maksimum işletim oranı
    :
    3600 cyc/h
    Tamamlayıcı Özellikler
    Kontrol devresi gerilim limitleri
    :
    Çalışma: 0,8...1,15 Uc 50 °C)
    Düşme: 0,2...0,75 Uc 50 °C)
    VA cinsinden kalkış gücü
    :
    30 VA 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    4,5 VA 20 °C)
    Isı dağılımı
    :
    1,3 W
    Yardımcı kontak tipi
    :
    Tip anlık 1 NK
    Sinyalleme devre frekansı
    :
    <= 400 Hz
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum Anahtarlam gerilimi
    :
    17 V için sinyalleme devresi
    Çakışmama mesafesi
    :
    0,5 mm
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
