Marka : Schneider |Ürün Kodu : LXM32AD72N4
☆☆☆☆☆
0 Yorum | Yorum Yap

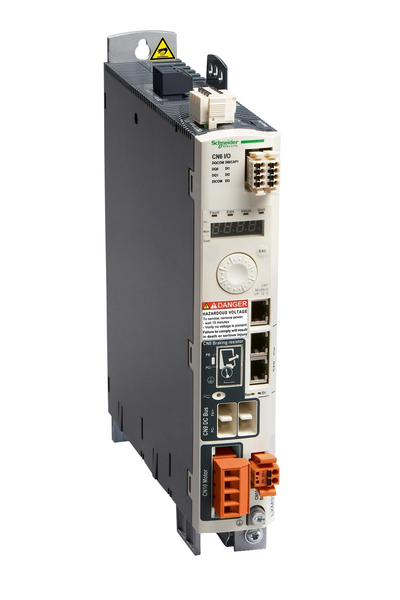

Schneider LXM32AD72N4 208/480V 0.4Kw Lexium Servo Sürücü

%34
İNDİRİM
90.335,76 ₺
59.621,60 ₺
Gelince Haber Ver
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0 Yorum)
    ☆☆☆☆☆
    • Soru Sor

  • Schneider Lexium Servo Sürücü

    Ürün Özellikleri
    Ürün serisi
    :
    Lexium 32
    Ürün ya da bileşen tipi
    :
    Hareket servo sürücü
    Ürün grubu
    :
    LXM32A
    Sürücü biçimi
    :
    Kitap
    Fazların ağ sayısı
    :
    Trifaze
    [Us] nominal besleme gerilimi
    :
    200...240 V - 15...10 %
    380...480 V - 15...10 %
    Besleme gerilimi limitleri
    :
    323…528 V
    170…264 V
    Besleme frekansı
    :
    50/60 Hz - 5...5 %
    Şebeke frekansı
    :
    47,5...63 Hz
    EMC filtresi
    :
    Entegre
    Sürekli çıkış akımı
    :
    24 A -de 8 kHz
    Çıkış akımı 3s tepe
    :
    72 A için 5 s
    Maksimum sürekli güç
    :
    6500 W -de 230 V
    13000 W -de 400 V
    Nominal güç
    :
    5 kW -de 230 V 8 kHz
    7 kW -de 400 V 8 kHz
    Hat akımı
    :
    23,5 A, THDI 43 % -de 380 V, harici hat bobini ile 'in1 mH
    19,5 A, THDI 55 % -de 480 V, harici hat bobini ile 'in1 mH
    14,6 A, THDI 129 % -de 480 V, hat bobini olmadan
    21,9 A, THDI 124 % -de 380 V, hat bobini olmadan
    Tamamlayıcı Özellikler
    Anahtarlama frekansı
    :
    8 kHz
    Aşırı gerilim kategorisi
    :
    III
    Maksimum sızıntı akımı
    :
    30 mA
    Çıkış gerilimi
    :
    <= güç besleme gerilimi
    Elektrik yalıtımı
    :
    Güç ve kontrol arasında
    Kablonun tipi
    :
    Tek damar IEC kablosu 50 °C) bakır 90 °C XLPE/EPR
    Elektrikli bağlantı
    :
    Terminal, kelepçeleme kapasitesi: 3 mm², AWG 12 (CN8)
    Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN1)
    Terminal, kelepçeleme kapasitesi: 5 mm², AWG 10 (CN10)
    Sıkma torku
    :
    CN8: 0,5 N.m
    CN1: 0,7 N.m
    CN10: 0,7 N.m
    Dijital giriş sayısı
    :
    1 yakalama ayrık giriş(ler)
    2 güvenlik ayrık giriş(ler)
    4 lojik ayrık giriş(ler)
    Dijital giriş tipi
    :
    Yakalama (CAP terminaller)
    Lojik (DI terminaller)
    Güvenlik (STO_A grubu, STO_B grubu terminaller)
    Örnekleme süresi
    :
    DI: 0,25 ms gizli
    Dijital giriş gerilimi
    :
    24 V DC için yakalama
    24 V DC için lojik
    24 V DC için güvenlik
    Dijital giriş lojiği
    :
    Pozitif (STO_A grubu, STO_B grubu) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
    Pozitif (DI) 0 Durumunda: > 19 V 1 Durumunda: < 9 V 'e uygunEN/IEC 61131-2 tip 1
    Pozitif veya negatif (DI) 0 Durumunda: < 5 V 1 Durumunda: > 15 V 'e uygunEN/IEC 61131-2 tip 1
    Yanıt süresi
    :
    <= 5 ms STO_A grubu, STO_B grubu
    Dijital çıkış sayısı
    :
    2
    Dijital çıkış tipi
    :
    Lojik çikislar (DO)24 V DC
    Dijital çıkış gerilimi
    :
    <= 30 V DC
    Dijital çıkış lojiği
    :
    Pozitif veya negatif (DO) 'e uygunEN/IEC 61131-2
    Kontak sıçrama süresi
    :
    <= 1 ms için STO_A grubu, STO_B grubu
    2 µs için CAP
    0,25 µs...1,5 ms için DI
    Frenleme akımı
    :
    50 mA
    Çıkışta yanıt süresi
    :
    250 µs (DO) için gizli çikislar
    Kontrol sinyali tipi
    :
    Servo motor enkoder geri beslemesi
    Koruma tipi
    :
    Ters polariteye karşı: giriş sinyali
    Kısa devrelere karşı: çıkış sinyali
    Güvenlik fonksiyonu
    :
    STO (güvenli tork kapatma), entegre
    Haberleşme arayüzü
    :
    CANmotion, entegre
    CANopen, entegre
    Modbus, entegre
    Konnektörün tipi
    :
    RJ45 (CN4 veya CN5 etiketli) için CANmotion
    RJ45 (CN4 veya CN5 etiketli) için CANopen
    RJ45 (CN7 etiketli) için Modbus
    Erişim yöntemi
    :
    Slave
    Devreye alma limanı
    :
    2 telli RS485 çoklu priz için Modbus
    İletim hızı
    :
    1 Mbps veriyolu uzunlugu için 4 m için CANopen, CANmotion
    125 kbps veriyolu uzunlugu için 500 m için CANopen, CANmotion
    250 kbps veriyolu uzunlugu için 250 m için CANopen, CANmotion
    50 kbps veriyolu uzunlugu için 1000 m için CANopen, CANmotion
    500 kbps veriyolu uzunlugu için 100 m için CANopen, CANmotion
    9600, 19200, 38400 bps veriyolu uzunlugu için 40 m için Modbus
    Adreslerin sayısı
    :
    1…127 için CANopen, CANmotion
    1…247 için Modbus
    Haberleşme hizmeti
    :
    1 alım SDO için CANmotion
    1 iletim SDO için CANmotion
    DSP 402'ye uygun 2 PDO için CANmotion
    2 SDO alım için CANopen
    2 SDO gönderme için CANopen
    4 yapılandırılabilir eşleme PDOs için CANopen
    CANopen cihaz profili sürücüleri ve hareket kontrolü için CANopen, CANmotion
    Entegre ekran terminalinde hataların ekranı için Modbus
    Acil için CANopen, CANmotion
    Olay tetiklemeli, zaman tetiklemeli, uzakt istenen, senk (döngsl), senk (döngsz) için CANopen
    Düğüm parmaklığı, darbe için CANopen
    Konum kontrol modu için CANmotion
    Konum kontrolü, hız profili, tork profili ve hedef arama modu için CANopen
    Senk için CANmotion
    Durum LED'i
    :
    1 LED (kırmızı) servo sürücü gerilimi
    1 LED hata
    1 LED RUN
    Sinyalleme fonksiyonu
    :
    Hataların ekranı 7 segment
    İşaretleme
    :
    CE
    Çalışma konumu
    :
    Dikey +/- 10 derece
    Genişlik
    :
    108 mm
    Yükseklik
    :
    270 mm
    Derinlik
    :
    237 mm
    Ürün ağırlığı
    :
    4,8 kg
