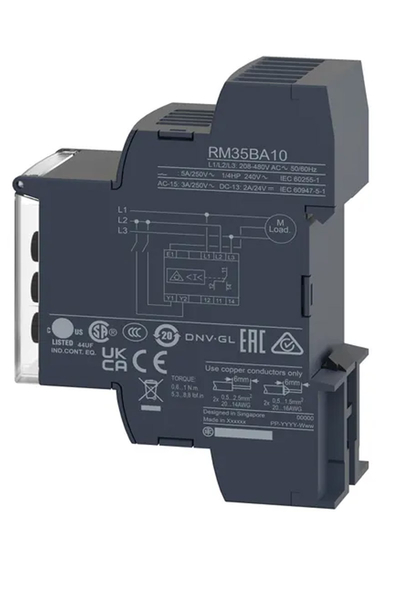

Schneider RM35BA10 208-480V 1-10A AC Aşırı-Düşük Akım Kontrollü Pompa Koruma Rölesi
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Pompa Koruma Rölesi
Ürün ÖzellikleriÜrün serisi:Harmony Control RelaysRöle tipi:Pompa kontrol röleleriÜrüne özel uygulama:3 fazlı ve monofaze pompa içinRöle adı:RM35BARöle tarafından izlenen parametreler:Aşırı akım ve düşük akım kontrolü
Trifaze beslemede faz sırası
Trifaze beslemede faz hatasıZaman gecikme tipi:Ayarlanabilir 1...60 sn, +/- 10 % enerjilemede Ti
Sabit 0.3 s terminal Y2'de sıfırlama
Ayarlanabilir 0.1...10 s, +/- 10 % eşik değerini geçerken TtVA cinsinden anahtarlama kapasitesi:1250 VAMinimum anahtarlama akımı:10 mA -de 5 V DCMaksimum anahtarlama akımı:5 A AC/DCVA cinsinden güç tüketimi:5 VA ACÖlçüm aralığı:1...10 A ACKullanım kategorisi:AC-12 'e uygun IEC 60947-5-1
AC-13 'e uygun IEC 60947-5-1
AC-14 'e uygun IEC 60947-5-1
AC-15 'e uygun IEC 60947-5-1
DC-12 'e uygun IEC 60947-5-1
DC-13 'e uygun IEC 60947-5-1Tamamlayıcı ÖzelliklerSıfırlama süresi:2000 msMaksimum anahtarlama gerilimi:250 V AC/DC[BM] Nominal Voltaj:208 ... 480 V AC 3 Faz
230 V AC monofaze[BM] Nominal Voltaj:208...480 V AC 3 faz
230 V AC 1 fazBesleme gerilimi limitleri:183…528 V ACÇalışma voltajı toleransı:- 15% + 10% UnTerminaller arasında direnç:0,01 Ohm -de E1-L2 terminalleriGenişlik:35 mmÇıkış kontakları:1 K/ANominal çıkış akımı:5 AMaksimum ölçüm döngüsü:140 ms doğru rms değeri olarakGüç yukarı gecikme:0,5 sHisteresiz:5 % 'ineşikÖlçüm doğruluğu:Tam ölçek değerinin +/- %10'uTekrarlama doğruluğu:+/- 1 % için giriş ve ölçüm devresi
+/- 1 % için zaman gecikmesiÖlçüm hatası:Tüm serinin % 1 volt üzerinde
+/- % 0,05/°CYanıt süresi:< 300 ms (bir hata durumunda)Aşırı yük giriş akımı:11 A 25 °C'de kalıcı E1-L2 terminalleri
50 A tekrar etmeyen < 1 s, 25 °C'de E1-L2 terminalleriİşaretleme:CE : EMC 89/336/EEC
CE : 73/23/EECAşırı gerilim kategorisi:III 'e uygun IEC 60664-1Yalıtım direnci:> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygun60255-5
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygun60664-1
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygun60255-5
> 500 MOhm -de 500 V DC besleme ve röle çıkışı arasında 'e uygun60664-1
> 500 MOhm -de 500 V DC ölçüm ve röle çıkışı arasında 'e uygun60255-5
> 1 MOhm -de 500 V DC besleme ve ölçüm arasında 'e uygun60664-1[Ui] nominal yalıtım voltajı:400 V 'e uygun IEC 60664-1Besleme frekansı:50/60 Hz +/- 10 %Çalışma konumu:Herhangi bir konumBağlantılar - terminaller:Vidalı terminaller, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) katı kablo uçsuz
Vidalı terminaller, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) katı kablo uçsuz
Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) esnek Kablo uçluSıkma torku:0,6… 1 N.m 'e uygun IEC 60947-1Muhafaza malzemesi:Kendiliğinden sönen plastikDurum LED'i:1 LED yeşil için güç AÇIK
1 LED sarı için hata
1 LED sarı için röle AÇIKMontaj desteği:35 mm simetrik DIN rayı 'e uygunEN/IEC 60715Elektrik dayanıklılığı:100000 döngüMekanik dayanıklılık:30000000 döngüÇalışma hızı:<= 360 çalışma/saat tam yükOrtam Koşulları -
