Marka : Schneider |Ürün Kodu : SR3XT43BD
☆☆☆☆☆
0 Yorum | Yorum Yap

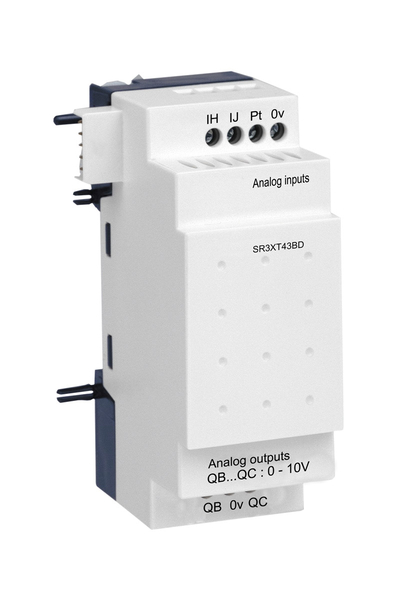

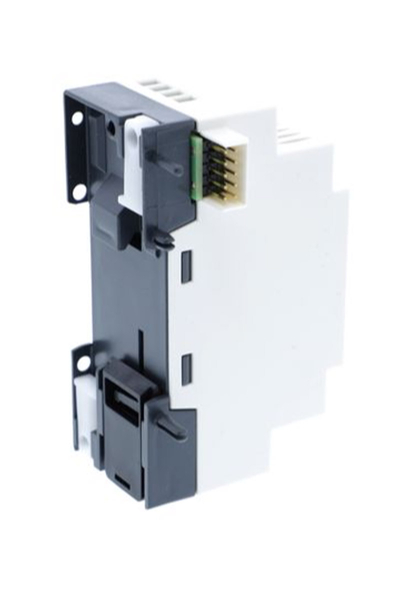

Schneider SR3XT43BD Zelio Logic için 24V DC 4 Giriş Çıkışlı Analog Giriş Çıkış Uzatma Modülü
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Giriş Çıkış Uzatma Modülü
Ürün ÖzellikleriÜrün ya da bileşen tipi:Analog G/Ç uzatma modülüTamamlayıcı ÖzelliklerAnalog giriş sayısı:2Analog giriş tipi:Ortak modAnalog giriş aralığı:0...10 V
0...20 mA
-25...125 °CSıcaklık prob tipi:Pt 100, 3 telli 'e uygun IEC 751Maksimum izin verilebilir gerilim:30 V için analog giriş devresi[Imp] maksimum kalıcı akım:30 mA için analog giriş devresiAnalog giriş çözünürlüğü:Giriş aralığında 10 bitGiriş empedansı:18 kOhm, giris araligi: 0...10 V için analog giriş devresi
247 Ohm, giris araligi: 0...20 mA için analog giriş devresiAnalog çıkış sayısı:2Analog çıkış aralığı:0...10 VAnalog çıkış çözünürlüğü:Çıkış aralığında 10 bitYük tipi:Dirençli yük için analog çıkışMaksimum yük akımı:10 mA için analog çıkışKısa devre koruması:Ile analog çıkışLSB değeri:0,15 °C, - 25...125 °C için analog giriş devresi
20 µA, 0...20 mA için analog giriş devresi
9,8 mV, 0...10 V için analog giriş devresi
9,8 mV, 0...10 V için analog çıkışDönüşüm süresi:Akıllı röle döngü süresi için analog giriş devresi
Akıllı röle döngü süresi için analog çıkışDönüşüm hatası:Tam ölçek değerinin +/- %1'i, giris araligi: 0...10 V (25 °C) için analog çıkış
Tam ölçek değerinin +/- %1'i, giris araligi: 0...10 V (55 °C) için analog çıkış
+/- 1 %, giris araligi: 0...10 V (25 °C) için analog giriş devresi
+/- 1 %, giris araligi: 0...10 V (55 °C) için analog giriş devresi
+/- 1 %, giris araligi: 0...20 mA (25 °C) için analog giriş devresi
+/- 1 %, giris araligi: 0...20 mA (55 °C) için analog giriş devresi
+/- 1,5 °C, giris araligi: - 25...125 °C (25 °C) için analog giriş devresi
+/- 1,5 °C, giris araligi: - 25...125 °C (55 °C) için analog giriş devresiTekrarlama doğruluğu:< +/- 0,3 °C, giris araligi: - 25...125 °C -de 25 °C için analog giriş devresi
<= +/- 1 %, giris araligi: 0...10 V -de 25 °C için analog giriş devresi
<= +/- 1 %, giris araligi: 0...10 V -de 55 °C için analog çıkış
<= +/- 1 %, giris araligi: 0...20 mA -de 25 °C için analog giriş devresiÇalışma mesafesi:10 m ekranlı kablo ile için analog giriş devresi
10 m ekranlı kablo ile için analog çıkışTers polarite koruması:Analog giriş devresi: ileBağlantılar - terminaller:Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) yarı katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) katı
Vidalı terminaller, 2 x 0,25...2 x 1,5 mm² (AWG 23...AWG 16) katı
Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu
Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçluSıkma torku:0,5 N.mÜrün ağırlığı:0,11 kgOrtam Koşulları -
