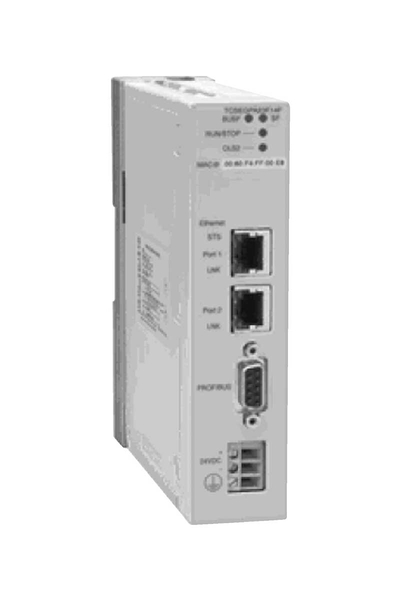

Schneider TCSEGPA23F14F Profibus Dp V1 Premium/Quantum/M340 Plc için Uzak Ana Birim

Profibus DP

Profibus DP V1 uzak master

Haberleşme DTM'si içeren CD
UNITY içerisinde PRM yapılandırma için Master DTM içeren CD

Ethernet Modbus TCP'den Profibus DP V1 ağ geçidine

M340 PLC
M580 PLC
Quantum PLC
Premium PLC

Endüstriyel veriyolu

RS485

Master sınıf 1 Profibus DP
Master sınıf 2 Profibus DP
Slave Modbus TCP

NRZ

Profibus 2 bükülmüş ekranlı çift kablosu
Modbus TCP kategori 5 ekranlı bükülmüş çift (STP)

12 Mbit/s, 100 m için Profibus port tekrarlayıcı olmadan
12 Mbit/s, 400 m için Profibus port 3 tekrarlayıcı ile
9,6 kbit/sn, 1200 m için Profibus port tekrarlayıcı olmadan
9,6 kbit/sn, 4800 m için Profibus port 3 tekrarlayıcı ile
10...100 Mbit/s, 100 m için Modbus TCP port tekrarlayıcı olmadan

126

2

2

Slave yapılandırması kontrolü (açılışta) sınıf 1 master
Izleme isteğini yönetme (Global KONTROL ve Master Diyag. Alma) sınıf 2 master
Master/master iletişimi yok sınıf 2 master
Profibus FMS mesaj işleme desteklenmiyor sınıf 1 master
Profibus FMS mesaj işleme desteklenmiyor sınıf 2 master
DP slave G/Ç verilerini oku/yaz sınıf 1 master
Slave parametrelerini ayarla (açılışta) sınıf 1 master
Slave tanı verilerini aktar sınıf 1 master
Senk ve dondur sınıf 1 master
Döngüsüz DP V1 haberleşmesi (R/W) sınıf 1/2 master

2 Ethernet TCP/IP - RJ45 için Modbus TCP
Profibus DP - SUB-D 9 için Profibus DP V1

200 mA -de 24 V DC harici besleme

Standart

0,62 kg
