Marka : Schneider |Ürün Kodu : TM262M15MESS8T
☆☆☆☆☆
0 Yorum | Yorum Yap

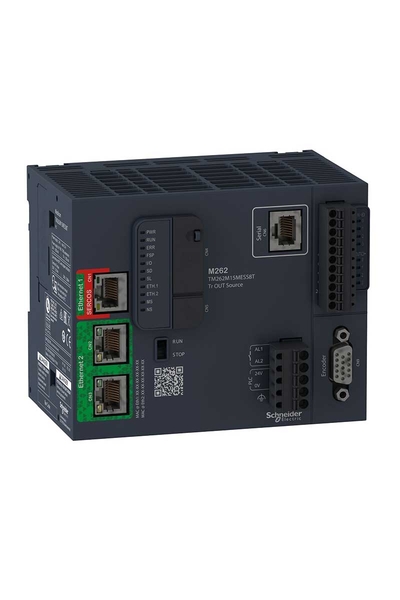

Schneider TM262M15MESS8T Lojik/Motion Kontrol Cihazı
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Lojik/Motion Kontrol Cihazı
Ürün ÖzellikleriÜrün ya da bileşen tipi:Hareket kontrolörü[Us] nominal besleme gerilimi:24 V DC - 15...20 %Dijital G/Ç sayısı:8Yukarı akış bağlantısı:IIOT hazır makine Bulut
Bağlı Makine bitki içinTamamlayıcı ÖzelliklerBesleme gerilimi limitleri:20,4…28,8 V DCPLC güç tüketimi:82 WKalkış akımı:40 ADijital giriş sayısı:4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1Dijital giriş gerilimi:24 VDijital giriş gerilim tipi:DCGerilim durumu 1 garantili:>= 15 V için DCGerilim durumu 0 garantili:<= 5 V için DCDijital giriş akımı:7,5 mA için hızlı girişGiriş empedansı:2.81 kOhm için girişYanıt süresi:<= 1 µs açma, I0...I3 terminaller için hızlı giriş
<= 1 µs kapama, I0...I3 terminaller için hızlı giriş
<= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkışYapılandırılabilir filtreleme süresi:0.001 ms için hızlı giriş
0.002 ms için hızlı giriş
0.005 ms için hızlı giriş
0.01 ms için hızlı giriş
0.05 ms için hızlı giriş
0.1 ms için hızlı giriş
0.5 ms için hızlı giriş
1 ms için hızlı giriş
4 ms için hızlı giriş
12 ms için hızlı girişDijital çıkış sayısı:4 transistör hızlı çıkışDijital çıkış gerilimi:24 V DCDijital çıkış akımı:0.5 A için hızlı çıkış (Q0...Q3)Dijital çıkış tipi:TransistörDijital çıkış lojiği:KaynakÇıkış gerilimi limitleri:30 V DCOrtak çıktı başına maksimum akım:0,5 Aile Q0...Q3 terminal için hızlı çıkışMaksimum çıkış frekansı:300 kHzDoğruluk:+/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkışMaksimum sızıntı akımı:10 µA için çıkışMaksimum tungsten yükü:<1,5 WKoruma tipi:Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması
Kısa devre korumasıSıfırlama süresi:200 ms otomatik sıfırlama hızlı çıkışG/Ç genişleme modülünün sayısı:7 için TM3 IO module (yerel G/Ç mimarisi)
7 için TM3 IO module (uzak G/Ç mimarisi)
64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi)2 talimatın uygulanma süresi:0,005 msBellek kapasitesi:32 MB için program RAM
32 MB için OS/website RAM
192 MB için sistem belleği RAMYedeklenen veri:1 GB dahili flash bellek için kullanıcı programlarının yedeğiVeri depolama ekipmanı:<= 32 GB SDHC kart (opsiyonel)Yedekleme süresi:1000 h -de 25 °CUygulama yapısı:8 olay görevi
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
8 harici olay göreviDöngü süresi:0,5 msEntegre bağlantı tipi:Ethernet/Sercos 1ile RJ45 konnektör ve 10/100BASE-T
Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T
Seri bağlantıile RJ45 konnektör ve RS232/RS485
1 enkoderile dişi SUB-D 15 konnektör ve RS422/SSI
Smart Communication Bus
TM3 IO bus
USB tip mini Bİletim hızı:115 kbit/s veriyolu uzunlugu için 15 m için RS485
115 kbit/s veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernet1
10/100/1000 Mbit/s için Ethernet2Maksimum bağlı cihaz sayısı:Ethernet/IP: <64
Modbus TCP: <64
Modbus TCP/EtherNet/IP: <96Yerel sinyalleme:PWR: 1 LED (yeşil/kırmızı)
RUN: 1 LED (yeşil/kırmızı)
ERROR (hata): 1 LED (yeşil/kırmızı)
Stop forced: 1 LED (yeşil/kırmızı)
G/Ç hatası (G/Ç): 1 LED (yeşil/kırmızı)
SD card activity: 1 LED (green/orange)
SL activity: 1 LED (green/orange)
ETH1 state: 1 LED (yeşil/kırmızı)
ETH2 state: 1 LED (yeşil/kırmızı)
EIP MS: 1 LED (yeşil/kırmızı)
EIP NS: 1 LED (yeşil/kırmızı)
Sercos: 1 LED (yeşil/kırmızı)Elektrikli bağlantı:Çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için
Çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı içinCihazlar arasındaki maksimum kablo mesafesi:Ekranlı kablo: <3 m için hızlı giriş
Ekranlı kablo: <3 m için hızlı çıkış
Ekransız kablo: <50 m için giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <30 m için RS485 bağlantı
Ekranlı kablo: <15 m için RS232Yalıtım:Hızlı giriş ve dahili lojik arasında -de 550 V AC
Girişler arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 550 V AC
Çıkışlar arasında yalıtımsız
Between input and output -de 550 V AC
Besleme ve dahili lojik arasında -de 550 V AC
Besleme ve toprak arasında yalıtımsızEnkoder tipi:Artımlı enkoderKesinti dayanımı:1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5Montaj desteği:Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panelYükseklik:100 mmDerinlik:90 mmGenişlik:125 mmÜrün ağırlığı:0,67 kgOrtam KoşullarıÜrün Etiketleri -
