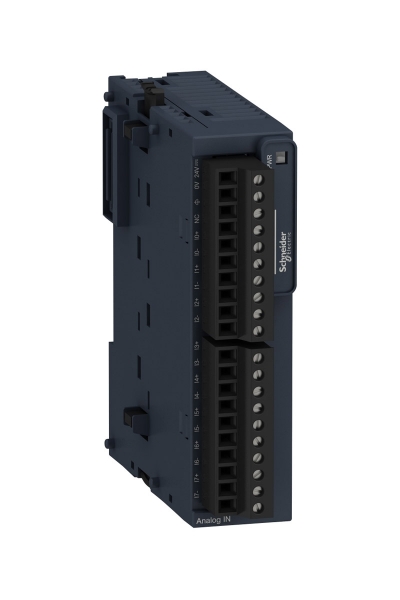

Schneider TM3AI8 Analog Giriş Modülü

Modicon TM3

Analog giriş modülü

Modicon M221
Modicon M241
Modicon M251
Modicon M262

8

Akım 4...20 mA
Akım 0...20 mA
Gerilim 0...10 V
Gerilim - 10...10 V

12 bit
11 bit + işaret

13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akım

<= 50 Ohm akım
>= 1 MOhm gerilim

2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım

1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi

1 ms

Tam ölçeğin +/- % 1'i
Tam ölçeğin +/- %0,2'si -de 25 °C

+/- 0,01 %FS/°C

+/-0,5 %FS

+/- 0,2 %FS

<= 1 LSB

24 V DC

20,4…28,8 V

Bükümlü blendajlı kablo çifti <30 m için giriş devre

40 mA -de 5 V DC bara konnektörü üzerinden tam yük
35 mA -de 5 V DC bara konnektörü üzerinden yüksüz
30 mA -de 24 V DC harici besleme aracılığıyla yüksüz
40 mA -de 24 V DC harici besleme aracılığıyla tam yük

PWR: 1 LED (yeşil)

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC

CE

1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel

90 mm

70 mm

23,6 mm

0,11 kg
