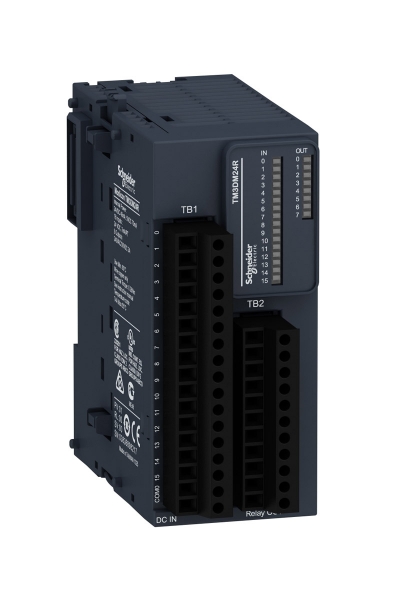

Schneider TM3DM24R Dijital Giriş Çıkış Modülü

Modicon TM3

Dijital G/Ç modülü

Modicon M241
Modicon M251
Modicon M221
Modicon M262

16 için giriş 'e uygunIEC 61131-2 Tip 1

Blok veya kaynak (pozitif/negatif)

24 V

7 mA için giriş

Röle normalde açık

8

Pozitif veya negatif

24 V DC için röle çıkışı
240 V AC için röle çıkışı

2000 mA için röle çıkışı

24

5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (açık durumda)
0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda)
65 mA -de 5 V DC bara konnektörü üzerinden (açık durumda)

DC

15...28,8 V için giriş

>= 2.5 mA (giriş)

0...5 V için giriş

<= 1 mA (giriş)

3.4 kOhm

4 ms (açma)
4 ms (kapama)

7 A

20000000 cycles

10 mA -de 5 V DC için röle çıkışı

G/Ç durumu: kanal başına 1 LED (yeşil)

17 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için
11 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için

Ekransız kablo: <30 m için düzenli giriş

Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Giriş grupları ve çıkış grupları arasında -de 1500 V AC
Açık kontak arasında -de 750 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız

CE

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
Sabitleme kitli plaka veya panel

90 mm

84,6 mm

42,9 mm
