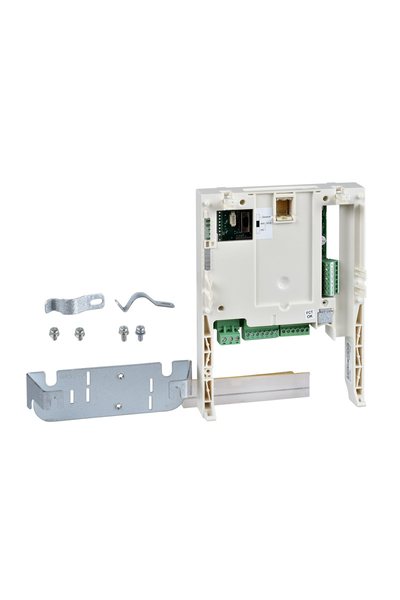

Schneider VW3A3202 ATV61/ATV71 için Genişletilmiş G/Ç Kartı

Uzatmalı G/Ç kartı

Altivar 61Q
Altivar Lift
Altivar 71Q
Altivar 71
Altivar 61

Referans potansiyometre için dahili besleme, 10,5 V DC (10…11 V) , <0,01 A, empedans: 1…10 kOhm için aşırı yük ve kısa devre koruması
Dahili besleme, 24 V DC (21…27 V) , <0,2 A için aşırı yük ve kısa devre koruması

2

AI3-/Al3+ diferansiyel akım programlanabilir: 0...20 mA, empedans: 250 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit + işaret
AI4 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit
AI4 yazılım-yapılandırılabilir gerilim: 0...10 V DC, 24 V maks, empedans: 30000 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit

2

AO2 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 500 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit
AO2 yazılım-yapılandırılabilir gerilim: +/- 10 V DC, empedans: 470 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit
AO3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 500 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit
AO3 yazılım-yapılandırılabilir gerilim: +/- 10 V DC, empedans: 470 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit

5

(LO3, LO4) atanabilir lojik, örnekleme süresi: 4…6 ms, ile uyumludur seviye 1 PLC
(R4A, R4B, R4C) yapılandırılabilir röle lojiki

(LO3, LO4) negatif
(LO3, LO4) pozitif

6

RP) frekans kontrolü, örnekleme süresi: 4…6 ms
LI11...LI14) programlanabilir, ile uyumludur seviye 1 PLC, empedans: 3,5 kOhm, örnekleme süresi: 4…6 ms

Negatif (LI11...LI14), >= 16 V (durum 0), <= 10 V (durum 1)
Pozitif (LI11...LI14), <= 5 V (durum 0), >= 11 V (durum 1)
Pozitif (RP), < 1,2 V (durum 0), >= 3,5 V (durum 1)

100000 cycles için yapılandırılabilir röle lojiki

24 V DC (gerilim limitleri: <= 30 V) atanabilir lojik

0,2 A, atanabilir lojik

3 mA -de 24 V DC için yapılandırılabilir röle lojiki

Yapılandırılabilir röle lojiki 5 A -de 250 V AC üzerinde dirençli yük, cos phi = 1
Yapılandırılabilir röle lojiki 5 A -de 30 V DC üzerinde dirençli yük, cos phi = 1
Yapılandırılabilir röle lojiki 1,5 A -de 250 V AC üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms
Yapılandırılabilir röle lojiki 1,5 A -de 30 V DC üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms

TH2+, TH2- açma direnci, empedans: 3 kOhm
TH2+, TH2- direnci sıfırlama, empedans: 1,8 Ohm
TH2+, TH2- kısa devre koruması, empedans: < 0,05 Ohm
TH2+, TH2- 6 PTC prob için, empedans: <= 1,5 Ohm

24 V DC (gerilim limitleri: <= 30 V) için programlanabilir

0...30 kHz frekans kontrolü

Terminal, 1,5 mm² / AWG 16, 0,25 N.m

0,3 kg
