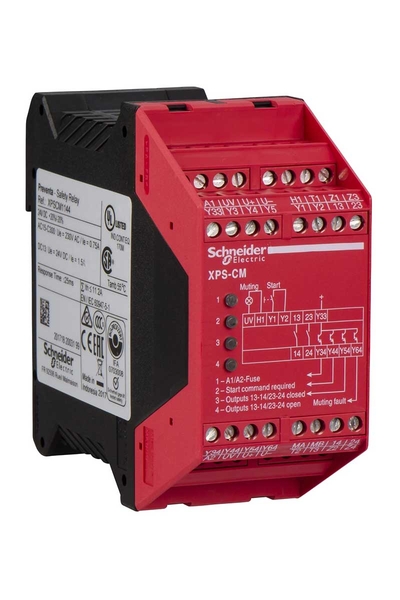

Schneider XPSCM1144 24VDC Güvenlik Modülü

Telemecanique güvenlik ışık perdeleri XUSL

Güvenlik modülü

XPSCM

Tekli ışın fotoelektrik sensörünün izlenmesi için

Dahili sessiz

Kategori 2'ye erişebilir uygun kontrol sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1
SILCL 1'e erişebilir uygun kontrol sistemi ve doğru kablolarla 'e uygunEN/IEC 62061
PL = c değerine erişebilir uygun kontrol sistemi ve doğru kablolarla 'e uygunEN/ISO 13849-1

2 (terminaller MA, MB) için sessiz fonksiyonu
4 (terminaller Z1, Z2, Z3, Z4) için sensör

24 V DC için sensör
24 V DC (terminaller U+, U-) için sessiz fonksiyonu

XC limit anahtarı için sessiz fonksiyonu
XU2M18PP340... için sessiz fonksiyonu
XU2S18PP340... (kızılötesi) için sensör
XU9M18PP340... için sessiz fonksiyonu

Tutucu vida kelepçesi terminalleri, 1 x 0,14...1 x 2,5 mm² katı veya esnek kablo uçsuz
Tutucu vida kelepçesi terminalleri, 1 x 0,25...1 x 1,5 mm² esnek kablo uçlu, şevli
Tutucu vida kelepçesi terminalleri, 1 x 0,25...1 x 2,5 mm² esnek kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, 2 x 0,14...2 x 0,75 mm² katı veya esnek kablo uçsuz
Tutucu vida kelepçesi terminalleri, 2 x 0,25...2 x 1 mm² esnek kablo uçlu, şevsiz
Tutucu vida kelepçesi terminalleri, 2 x 0,5...2 x 1,5 mm² esnek kablo uçlu, çift şevli

Röle 2 NA (13-14, 23-24), gerilimsiz

0

24 V DC - 20...20 %

U+, U-: 24 V DC

200 mA

200 mA için sessiz fonksiyonu

3 s (+/- %20) MA/MB sessiz sinyalinin aktivasyonu için

60 s (- 10...30 %)

10 Ohm için sensör güç beslemesi

180 VA bekleme AC-15 C300 röle çıkışı
1800 VA kalkış AC-15 C300 röle çıkışı

20 mA -de 24 V için solid state çıkışı
1,5 A -de 24 V (DC-13) zaman sabiti: 50 ms için röle çıkışı

4 A gG için röle çıkışı 'e uygunDIN VDE 0660 bölüm 200
4 A gG için röle çıkışı 'e uygunEN/IEC 60947-5-1
6 A hızlı çalışan için röle çıkışı 'e uygunDIN VDE 0660 bölüm 200
6 A hızlı çalışan için röle çıkışı 'e uygunEN/IEC 60947-5-1

10 mA için röle çıkışı

17 V için röle çıkışı

25 ms

1 LED, fonksiyon elektronik iç sigorta durumu
1 LED, fonksiyon yeniden başlatılıyor
1 LED, fonksiyon güvenlik çıkışları kapalı
1 LED, fonksiyon güvenlik çıkışları açık
1 akkor lamba, fonksiyon sessiz güç tüketimi: 4…6,5 W

Röle başına 5,6 A
11 A maksimum

15 W

Elektronik iç sigorta

300 V (kirlilik derecesi 2) 'e uygunDIN VDE 0110 bölüm 1 ve 2
300 V (kirlilik derecesi 2) 'e uygunEN/IEC 60947-5-1

4 kV asiri gerilim kategorisi III 'e uygunDIN VDE 0110 bölüm 1 ve 2
4 kV asiri gerilim kategorisi III 'e uygunEN/IEC 60947-5-1
