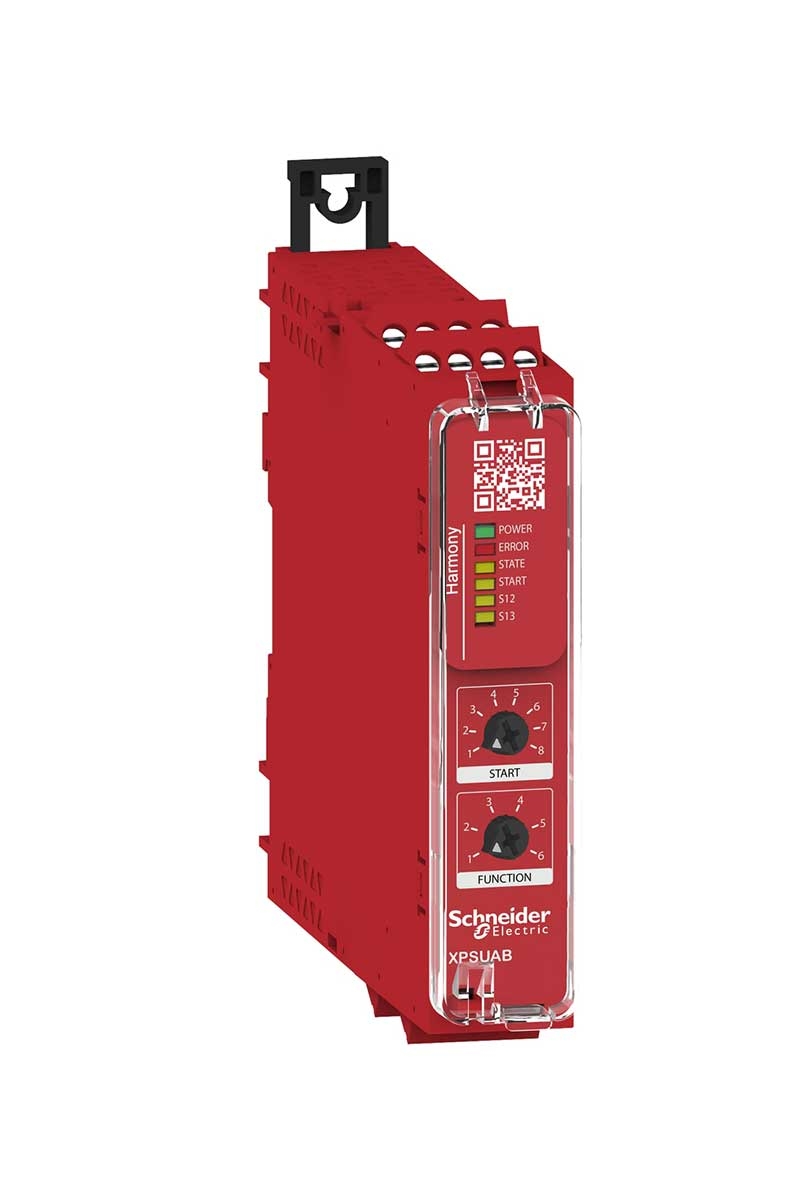

Schneider XPSUAB11CP 24V AC/DC NK/NK NA/NK Pnp/Pnp Vidalı Cat.1 Güvenlik Modülü

Harmony Safety Automation

Güvenlik modülü

XPSUAB

Çift el kontrol istasyonlarının elektrikli izlenmesi için
Güvenlik geçiş kontaklı uygulama için
For emergency stop, guard and light curtain monitoring
Monitoring antivalent contacts

Acil durdurma izleme 1 kanallı kablolama
Guard monitoring 1-channel wiring
Monitoring 1 PNP sensor
Monitoring two-hand control station type IIIA
Manyetik anahtar izleme
Işık perdesi izleme
RFID switch
Elektriğe hassas koruma ekipmanının (ESPE) izlenmesi
Yakınlık sensörü izleme

PL c/kategori 1 değerine erişebilir 'e uygunISO 13849-1
SILCL 1'e erişebilir 'e uygunIEC 62061
Can reach SIL 1 'e uygunIEC 61508

NC Çifti
PNP Çifti
Antivalent Çifti
OSSD Çifti

Çıkarılabilir vidalı terminal bloğu, 0,2...2,5 mm² katı veya esnek
Çıkarılabilir vidalı terminal bloğu, 0,25...2,5 mm² halkalı ve esnek tekli iletken
Çıkarılabilir vidalı terminal bloğu, 0,2...1,5 mm² katı veya esnek twin conductor
Çıkarılabilir vidalı terminal bloğu, 2 x 0.25...1 mm² halkalı ve esnek without cable end, with bezel
Çıkarılabilir vidalı terminal bloğu, 2 x 0.5...1.5 mm² halkalı ve esnek kablo uçlu, şevli

24 V AC - 15...10 %
24 V DC - 20...20 %

0,5 sn
2.2 s

1,5 W 24 V DC

3,5 VA 24 V AC 50/60 Hz

1 K/A

1

500 Ohm

Normally closed circuit 'e uygunISO 14119
XC limit anahtarı 'e uygunISO 14119
Mekanik sensör 'e uygunISO 14119
Normally closed circuit 'e uygunISO 13850
Antivalent pair 'e uygunISO 14119
OSSD pair 'e uygunIEC 61496-1-2
Çift el kontrol 'e uygunEN 574/ISO 13851-III A
3 telli yakınlık sensörleri PNP

5 A AC-1
3 A AC-15
5 A DC-1
3 A DC-13
3 A AC-1
1 A AC-15
2 A DC-1
1 A DC-13

Z1 yarı iletken darbeli kontrol çıkışı, 20 mA

3 A

6 A gG için röle çıkışı 'e uygunIEC 60947-1

10 mA için röle çıkışı

15 V için röle çıkışı

20 ms

250 V (kirlilik derecesi 2) 'e uygunEN/IEC 60947-1

Güç AÇIK: LED (yeşil)
Hata: LED (kırmızı)
Start: LED (sarı)
Güvenlik durumu: LED (sarı)
Safety input S12: LED (sarı)
Safety input S13: LED (sarı)

35 mm simetrik DIN rayı

120 mm

-25…55 °C

100 mm

22,5 mm

0,200 kg
