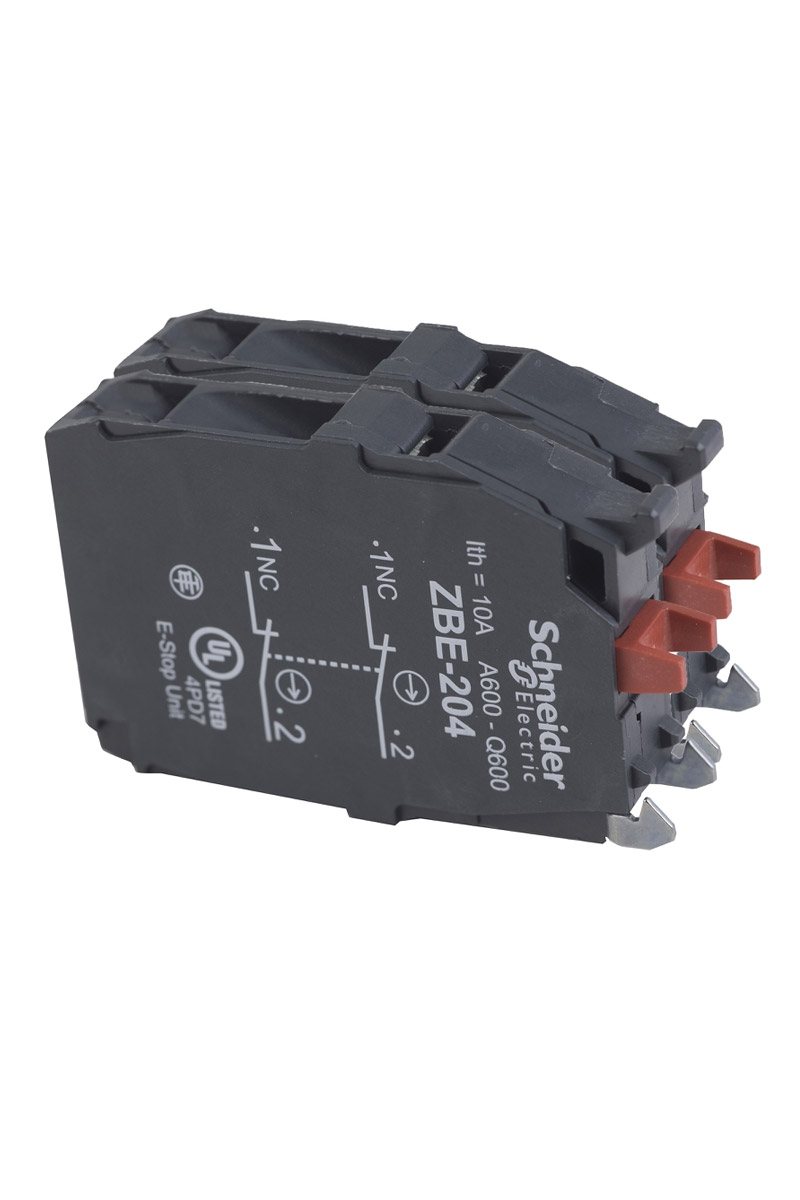

Schneider ZBE204 22mm Başlık için 2NK Çift Kontak Bloğu

Harmony XB4
Harmony XB5

Kontak bloğu

ZBE

5

IP20 'e uygun IEC 60529

Yavaş kesen

Çift

Standart kontaklar

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN 60947-1

0,02 kg

2 NK

Ile 'e uygunEN/IEC 60947-5-1 ek K

1,5 mm (NK değişimi elektrik durumu)
4,3 mm (toplam hareket)

3,4 N NK değişimi elektrik durumu

10000000 döngü

Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

Gümüş alaşım (Ag/Ni)

10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

600 V (kirlilik derecesi 3) 'e uygunEN 60947-1

6 kV 'e uygunEN 60947-1

1000000 cycles, AC-15, 1 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 1,5 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,15 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C

Ön montaj

C2 (miktar <= 3)
C4 (miktar <= 2)
C6 (miktar <= 2)
C8 (miktar <= 1)
C10 (miktar <= 2)
C13 (miktar <= 3)
M2 (miktar <= 2)
M4 (miktar <= 2)
M8 (miktar <= 2)

Temel elaman
