Marka : Schneider |Ürün Kodu : 56163
0 Yorum | Yorum Yap

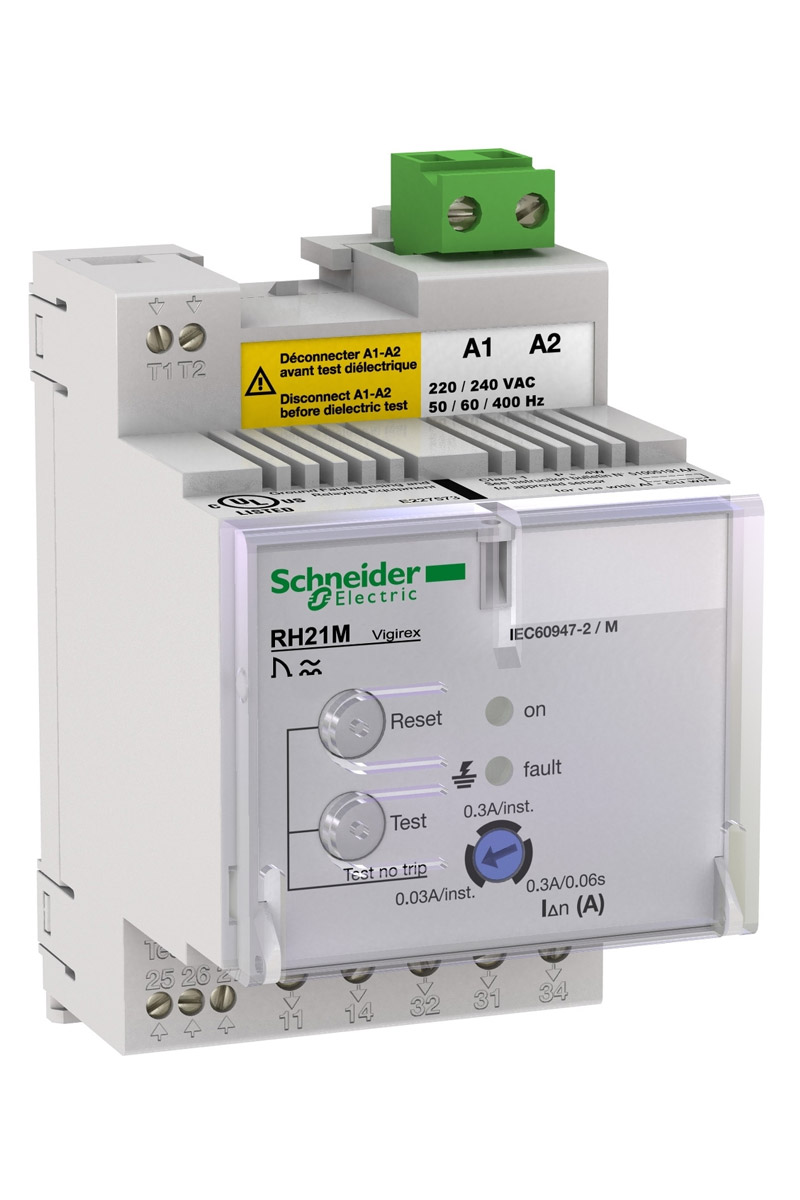

Schneider 56163 RH21M Vigirex Kaçak Akım Koruma Rölesi

2.570,68
Kampanya
  • Ürün Özellikleri
  • Ürün Özellikleri
    Seri
    :
    VigiPacT
    Ürün grubu
    :
    RH21M
    Ürün ya da bileşen tipi
    :
    Rezidüel akım koruma rölesi
    Röle uygulaması
    :
    Protection relay
    Montaj desteği
    :
    DIN rayı
    Toprak kaçağı koruma sınıfı
    :
    Type A
    Ayarın tipi
    :
    Selector
    Rezidüel toprak kaçağı duyarlılık ayar tipi
    :
    Adjustable 2 settings
    Earth-leakage sensitivity
    :
    0.03 A
    0.3 A
    Earth-leakage time delay
    :
    Anlık for 0,03 A
    Anlık for 0,3 A
    Sabit 0,06 s for 0,3 A
    Current sensors compatibility
    :
    TOA toprak kaçağı akım sensörü
    A toprak kaçağı akım sensörü
    L toprak kaçağı akım sensörü
    [Ithe] klasik muhafazalı termik akım
    :
    8 A
    Minimum yük
    :
    10 mA -de 12 V
    [Us] nominal besleme gerilimi
    :
    220...240 V AC 50/60 Hz % 55...110
    Güç tüketimi
    :
    4 VA
    Monitored distribution system
    :
    1000 V - AC -de 50/60 Hz (maksimum)
    1000 V - AC -de 400 Hz (maksimum)
    Topraklama sistemi
    :
    IT
    TT
    TN-S
    [Uimp] nominal darbe dayanım voltajı
    :
    8 kV
    Sıfırlama
    :
    Manuel sıfırlama
    Tamamlayıcı Özellikler
    Test fonksiyonu
    :
    Yerel
    Uzaktan test
    Izleme
    :
    Elektronik (sürekli)
    Güç besleme (sürekli)
    Röle/sensör bağlantısı (sürekli)
    Ölçümün tipi
    :
    Toprak hatası akım dahili ölçümü, aralik: % 80...100
    Ayarların kurcalamaya dayanıklılığı
    :
    Mühürlenebilir kapakla korunur
    Bağlantılar - terminaller
    :
    Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
    Yardımcı güç besleme: terminal bloğu kablo(lar) 0,2…2,5 mm² sert AWG 24...AWG 12
    Yardımcı güç besleme: terminal bloğu kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
    Hata: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
    Hata: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
    Hata: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
    Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
    Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
    Röle testi ve hata sıfırlama: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
    Sensör: vidalı terminal kablo(lar) 0,14…1 mm² esnek AWG 26...AWG 16
    Sensör: vidalı terminal kablo(lar) 0,14…1,5 mm² sert AWG 26...AWG 16
    Sensör: vidalı terminal kablo(lar) 0,25…0,5 mm² esnek AWG 26...AWG 16
    Gerilim varlığı: vidalı terminal kablo(lar) 0,2…2,5 mm² esnek AWG 24...AWG 12
    Gerilim varlığı: vidalı terminal kablo(lar) 0,2…4 mm² sert AWG 24...AWG 12
    Gerilim varlığı: vidalı terminal kablo(lar) 0,25…2,5 mm² esnek AWG 24...AWG 12
    Tel sıyırma uzunluğu
    :
    Yardımcı güç besleme: 7 mm için üst baglanti
    Hata: 8 mm için alt baglanti
    Röle testi ve hata sıfırlama: 5 mm için alt baglanti
    Sensör: 5 mm için üst baglanti
    Gerilim varlığı: 8 mm için alt baglanti
    Sıkma torku
    :
    Yardımcı güç besleme: 0,6 N.m üst
    Hata: 0,6 N.m alt
    Röle testi ve hata sıfırlama: 0,25 N.m alt
    Sensör: 0,25 N.m üst
    Gerilim varlığı: 0,6 N.m alt
    9 mm vida adımı
    :
    6
    Genişlik
    :
    54 mm
    Yükseklik
    :
    81 mm
    Derinlik
    :
    74 mm
    Ürün ağırlığı
    :
    0,3 kg
    IP koruma derecesi
    :
    Ön yüzde: IP40 'e uygunEN/IEC 60529
    Yan parçalarda: IP30 'e uygunEN/IEC 60529
    Bağlantı terminallerinde: IP20 'e uygunEN/IEC 60529
    IK koruma derecesi
    :
    IK07 'e uygunEN 50102
    Mekanik dayanıklılık
    :
    Yangına dayanıklılık 'e uygunIEC 60695-2-1
    IK koruma 2 joules: IK07 'e uygunEN 50102
    Titreşimler 13,2...100 Hz: 0,7 g
    Titreşimler 2...13,2 Hz: +/- 1 mm
    Ortam Koşulları
    Teknik Özellikler
    Tip
    :
    A
    Hata Akımı
    :
    300 mA
    Faz Sayısı
    :
    Monofaze
    Gerilim
    :
    230 V
★★★★★
