Marka : Schneider |Ürün Kodu : LC2D25M7
0 Yorum | Yorum Yap

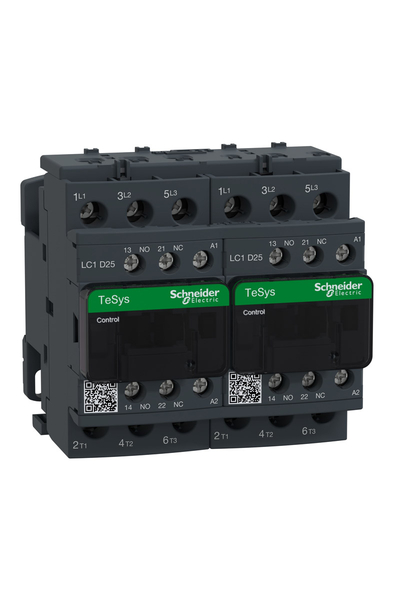

Schneider LC2D25M7 Tesys D 220V AC 25A Ac3 Envensör Kontaktör

1.824,95
Sepete Ekle
Hemen Al
En geç 20.12.2022 15:00 da kargoya verilecektir.
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Ürün Özellikleri
    Seri
    :
    TeSys
    TeSys Deca
    Ürün adı
    :
    TeSys D
    TeSys Deca
    Ürün ya da bileşen tipi
    :
    Dönüşlü kontaktör
    Ürün grubu
    :
    LC2D
    Kontaktör uygulaması
    :
    Motor kontrol
    Direnç yükü
    Kullanım kategorisi
    :
    AC-1
    AC-3
    Cihaz sunumu
    :
    Döner güç busbarlı hazır monte
    Kutup tanımı
    :
    3P
    Güç Kutbu Kontak Kompozisyonu
    :
    3 NA
    [Ue] nominal çalışma voltajı
    :
    Güç devresi: <= 690 V AC 25...400 Hz
    Güç devresi: <= 300 V DC
    [Ie] nominal çalışma akımı
    :
    25 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
    40 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
    Motor gücü kW
    :
    5,5 kW -de 220...230 V AC 50 Hz
    11 kW -de 380...400 V AC 50 Hz
    11 kW -de 415...440 V AC 50 Hz
    15 kW -de 500 V AC 50 Hz
    15 kW -de 660...690 V AC 50 Hz
    Motor Gücü HP (UL / CSA)
    :
    3 hp -de 230/240 V AC 60 Hz için 1 faz motorlar
    5 hp -de 200/208 V AC 60 Hz için 3 faz motorlar
    2 hp -de 115 V AC 60 Hz için 1 faz motorlar
    7,5 hp -de 230/240 V AC 60 Hz için 3 faz motorlar
    15 hp -de 460/480 V AC 60 Hz için 3 faz motorlar
    20 hp -de 575/600 V AC 60 Hz için 3 faz motorlar
    Kontrol devresi tipi
    :
    AC -de 50/60 Hz
    Kontrol devresi gerilimi
    :
    220 V AC 50/60 Hz
    Yardımcı kontak düzenleme
    :
    1 NA + 1 NK
    [Uimp] nominal darbe dayanım voltajı
    :
    6 kV 'e uygunIEC 60947
    Aşırı gerilim kategorisi
    :
    III
    [Ith] klasik açık hava termik akımı
    :
    10 A -de <60 °C için sinyalleme devresi
    40 A -de <60 °C için güç devresi
    IRMS Nominal Kapama Kapasitesi
    :
    140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
    250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
    450 A -de 440 V için güç devresi 'e uygunIEC 60947
    Nominal kesme kapasitesi
    :
    450 A -de 440 V için güç devresi 'e uygunIEC 60947
    [Icw] nominal kısa süreli dayanma akımı
    :
    50 A -de <40 °C - 10 min için güç devresi
    120 A -de <40 °C - 1 min için güç devresi
    240 A -de <40 °C - 10 s için güç devresi
    380 A -de <40 °C - 1 sn için güç devresi
    100 A - 1 sn için sinyalleme devresi
    120 A - 500 ms için sinyalleme devresi
    140 A - 100 ms için sinyalleme devresi
    Ilgili Sigorta Dezeri
    :
    10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
    63 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
    40 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
    Ortalama empedans
    :
    2 mOhm - Ith 40 A 50 Hz için güç devresi
    [Ui] nominal yalıtım voltajı
    :
    Güç devresi: 690 V 'e uygunIEC 60947-4-1
    Güç devresi: 600 V CSA sertifikali
    Güç devresi: 600 V UL sertifikali
    Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
    Sinyalleme devresi: 600 V CSA sertifikali
    Sinyalleme devresi: 600 V UL sertifikali
    Elektrik dayanıklılığı
    :
    1,65 Milyon Döngü 25 A AC-3 Ue'de <= 440 V
    1,4 Milyon Döngü 40 A AC-1 Ue'de <= 440 V
    Kutup başına güç dağılımı
    :
    1,25 W AC-3
    3,2 W AC-1
    Kilitleme tipi
    :
    Mekanik
    Montaj desteği
    :
    Ray
    Plaka
    Standartlar
    :
    CSA C22.2 No 14
    EN 60947-4-1
    EN 60947-5-1
    IEC 60947-4-1
    IEC 60947-5-1
    UL 508
    IEC 60335-1
    Ürün sertifikaları
    :
    DNV
    CSA
    CCC
    UL
    GL
    LROS (Lloyds nakliye kayıtları)
    BV
    RINA
    GOST
    UKCA
    Bağlantılar - terminaller
    :
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı
    Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm²esnek ile
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm²esnek ile
    Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1,5…10 mm²katı
    Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 2,5…10 mm²katı
    Sıkma torku
    :
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    Çalışma süresi
    :
    12...22 msn kapama
    4...19 msn açma
    Güvenlik güvenilirlik düzeyi
    :
    B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
    B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
    Mekanik dayanıklılık
    :
    15 Milyon Döngü
    Maksimum işletim oranı
    :
    3600 cyc/h -de <60 °C
    Tamamlayıcı Özellikler
    Bobin teknolojisi
    :
    Yerleşik süpresör modülü olmadan
    Kontrol devresi gerilim limitleri
    :
    0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
    0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
    0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
    1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
    VA cinsinden kalkış gücü
    :
    70 VA 60 Hz 0,75 20 °C)
    70 VA 50 Hz 0,75 20 °C)
    VA cinsinden tutma güç tüketimi
    :
    7,5 VA 60 Hz 0,3 20 °C)
    7 VA 50 Hz 0,3 20 °C)
    Isı dağılımı
    :
    2…3 W -de 50/60 Hz
    Yardımcı kontak tipi
    :
    Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
    Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
    Sinyalleme devre frekansı
    :
    25...400 Hz
    Minimum anahtarlama akımı
    :
    5 mA için sinyalleme devresi
    Minimum Anahtarlam gerilimi
    :
    17 V için sinyalleme devresi
    Çakışmama süresi
    :
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    1,5 ms enerjilemede NK ve NA kontağı arasında
    Yalıtım direnci
    :
    > 10 MOhm için sinyalleme devresi
