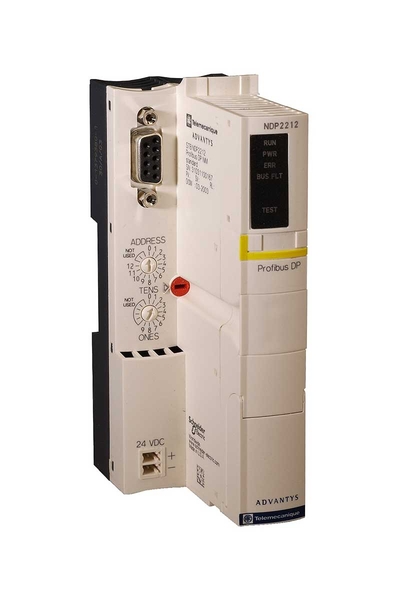

Schneider STBNDP2212 Profibus Dp Standart Ağ Arayüz Modülü

Modicon STB dağıtılmış G/Ç çözümü

Standart Ağ Arayüz Modülü

Profibus DP 'e uygunDIN 19245 bölüm 1 ve 3 9 yollu dişi RS485 SUB-D 1 bükülmüş ekranlı çift (veriyolu)
Profibus DP 'e uygunDIN 19245 bölüm 1 ve 3 HE-13 (RS232 portu)
Profibus DP 'e uygunDIN 19245 bölüm 1 ve 3 8 yollu dişi (RS232 portu)

1 birincil, maksimum 6 uzatma

125

12 Mbit/s veriyolu uzunlugu için 0…800 m 3 tekrarlayıcı ile
9,6 kbit/sn veriyolu uzunlugu için 0…4800 m 3 tekrarlayıcı ile
12 Mbit/s veriyolu uzunlugu için 0…200 m
9,6 kbit/sn veriyolu uzunlugu için 0…1200 m

Endüstriyel fieldbus DP V.0

0…32 ada başına

Tanı
DP slave G/Ç verilerini oku/yaz
Konfigürasyon kontrolü
Slave yapılandırması

24 V DC

SELV

700 A

19,2…30 V

430 mA için besleme devresi

0,575 A -de 60…70 °C
1,2 A

0,05 Ohm -de 100000 kHz

5,25 V DC (tolerans: +/- % 0,21) için lojik veriyolu

CE

II

1 LED (yeşil) BUSFLT
1 LED (yeşil) ada durumu (RUN)
1 LED (yeşil) güç besleme (PWR)
1 LED (kırmızı) modül hatası (ERR)
1 LED (sarı) test modu

70 mm

40 mm

128,3 mm
