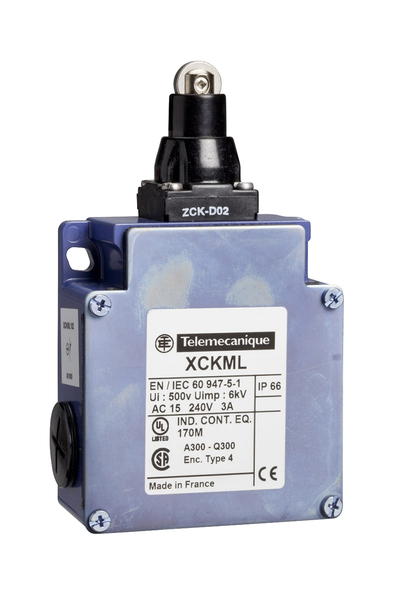

Telemecanique Sensors XCKML502H29 Çelik Makaralı Limit Switch

Telemecanique limit anahtarları XC standardı

Standart biçim

Limit anahtarı

XCKML

Sabit

Pim başlığı

Metal

Zamak

Gövdeyle

Yaylı dönüş makara pimi metal

Yanal yaklaşım, 2 yön

M20 x 1,5 kablo rakoru için 3 giriş tapped, kablo dis çapi: 7…13 mm

4

2 x (1 NK + 1 NA)

Yavaş kesen, önce açan sonra kapayan

30° kam aracılığıyla

Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm²

Zb

1

50 N

12 N

6 m/min

0,5 m/s

10 A AC

300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14

25 MOhm 'e uygun IEC 60255-7 kategori 3

6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1

5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C

3000000 döngü

77 mm

81 mm

36 mm

0,405 kg

(13-14)NO
(21-22)NC
