Marka : Schneider |Ürün Kodu : C12F44V160L
☆☆☆☆☆
0 Yorum | Yorum Yap

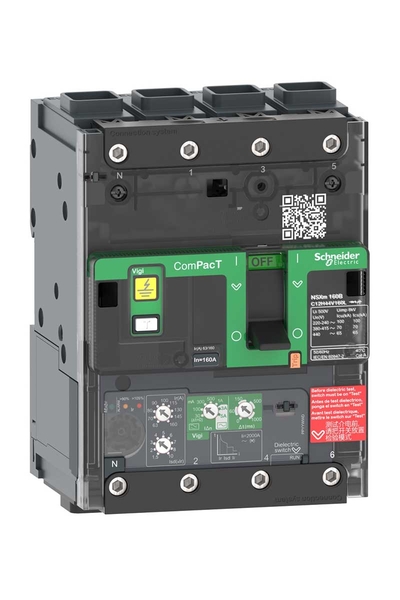

Schneider C12F44V160L NSXM160F 36kA Ac 4P 160A 4.1 Elink Kompakt Şalter
Kampanya
- Ürün Özellikleri
-
Yorumlar (0 Yorum)☆☆☆☆☆
Soru Sor
-
Schneider Kompakt Şalter
Ürün ÖzellikleriÜrün adı:ComPacT NSXm new generationÜrün serisi:ComPacT NSXm new generationÜrün grubu:NSXm 160FÜrün ya da bileşen tipi:Toprak kaçağı devre kesiciCihaz uygulaması:DağıtımKutup tanımı:4PKorumalı kutup açıklaması:4dNötr konum:Sol[In] nominal akım:160 A -de 40 °C[Ue] nominal çalışma voltajı:440 V AC 50/60 HzŞebeke tipi:ACŞebeke frekansı:50/60 HzYalıtıma uygunluk:Evet 'e uygun IEC 60947-2Kullanım kategorisi:Kategori A[Icu] Anma nihai kısa devre kesme kapasitesi:85 kA Icu -de 220...240 V AC 50/60 Hz 'e uygun IEC 60947-2
36 kA Icu -de 380...415 V AC 50/60 Hz 'e uygun IEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygun IEC 60947-2Performans seviyesi:F 36 kA 415 V ACAçma birimi adı:Micrologic 4.1Açma birimi teknolojisi:ElektronikAçma birimi koruma fonksiyonları:LSoIRKontrol tipi:GeçişDevre kesici montaj modu:SabitTamamlayıcı Özellikler[Ui] nominal yalıtım voltajı:500 V AC 50/60 Hz[Uimp] nominal darbe dayanım voltajı:8 kV[Ics] Nominal hizmet kısa devre kesme kapasitesi:85 kA -de 220...240 V AC 50/60 Hz 'e uygun IEC 60947-2
36 kA -de 380...415 V AC 50/60 Hz 'e uygun IEC 60947-2
30 kA -de 440 V AC 50/60 Hz 'e uygun IEC 60947-2Mekanik dayanıklılık:20000 döngüElektrik dayanıklılığı:20000 döngü -de 440 V In/2
10000 döngü -de 440 V In
10000 döngü -de 690 V In/2
5000 döngü -de 690 V InKutup başına güç dağılımı:12,21 WMontaj desteği:Arka plakaÜst bağlantı:ÖnAşağı bağlantı:ÖnBağlantı terminalleri:1 Everlink pabucu 2,5… 70 mm², ince telli bakır
1 Everlink pabucu 2,5… 95 mm², Sert veya çok telli alüminyum/bakırBağlantı aralığı:35 mm ayırıcılarla
27 mm ayırıcılar olmadan10 mm aralık:12 modülAçma birimi derecesi:160 A -de 40 °CUzun süreli pick-up ayar tipi IR (termal koruma):Ayarlanabilir 9 ayar[IR] Uzun süreli koruma toplama ayar aralığı:63...160 AUzun Süreli Koruma Gecikme Ayarı Tipi TR:Sabit[TR] Uzun süreli koruma gecikmesi ayar aralığı:200 s -de 1,5 x Ir
8 s -de 6 x Ir
5 s -de 7,2 x IrNötr Koruma Ayarları:1 x Ir (4d)Termik bellek:Açmadan önce ve sonra 20 dakikaKısa Zamanlı Koruma Toplama Ayarlama Türü ISD:Ayarlanabilir 9 ayar[ISD] Kısa süreli koruma toplama ayar aralığı:1.5...10 x IrKısa Süreli Koruma Gecikme Ayar Tipi TSD:SabitAnlık Koruma Toplama Ayar Tipi II:Sabit[Ii] Anlık koruma başlatma ayar aralığı:2.000 AToprak kaçağı koruması:EntegreToprak kaçağı koruma sınıfı:Sınıf A
Sınıf ACToprak Sızması Koruma Duyarlılığı Ayarlama Tipi IΔn:Ayarlanabilir[IΔn] Dünya sızıntısı koruma duyarlılık ayar aralığı:30 mA
100 mA
300 mA
500 mA
1 A
3 A
5 AToprak kaçağı hassasiyeti:30 mA için sınıf A
100 mA için sınıf A
300 mA için sınıf A
500 mA için sınıf A
1 A için sınıf A
30 mA için sınıf AC
100 mA için sınıf AC
300 mA için sınıf AC
500 mA için sınıf AC
1 A için sınıf AC
3 A için sınıf AC
5 A için sınıf ACToprak Sızması Koruma Zaman Gecikme Ayarı Tipi ΔT:Ayarlanabilir[ΔT] Toprak sızıntısı koruma süresi gecikme ayar aralığı:0 ms
60 ms
150 ms
500 ms
1000 msGenişlik (w):108 mmYükseklik (h):144 mmDerinlik (D):80 mmÜrün ağırlığı:1,63 kgRenk:Gri (RAL 7016)Ortam Koşulları -
