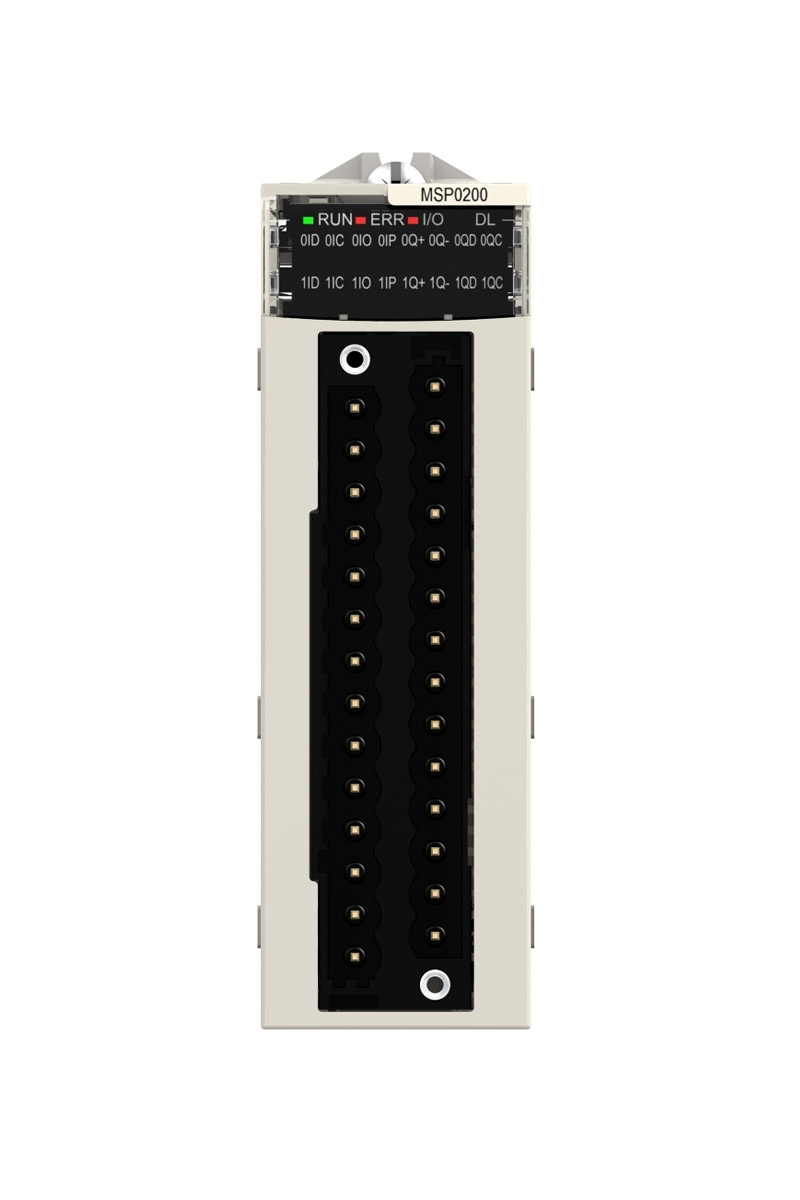

Schneider BMXMSP0200 24V DC 4.3mA 2 Kanallı 4 Girişli 2 Konnektörlü 28 Pinli Pto Modülü

Modicon X80

PTO modülü

2

4

Akım bloğu evet kaynak giriş 'e uygunIEC 61131-2 tip 3
Akım bloğu evet yakınlık girişi ve limit anahtar girişi 'e uygunIEC 61131-2 tip 3
Akım bloğu veya kaynağı sayaç yerinde girişi 'e uygunIEC 61131-2 tip 3
Akım bloğu veya kaynağı sürücü hazır, acil giriş 'e uygunIEC 61131-2 tip 3

2 telli/3 telli yakınlık sensörü 19,2…30 V 'e uygunIEC 947-5-2

Sinyal dönüştürücü (USIC)
RS422, 7 mA girişi
Kaynak girişi, 5 V - 24 V

> 12 V hata besleme gerilimi yok
> 8 V hata besleme gerilimi

24 V DC

4,3 mA

>= 11 V

35 mA -de 24 V DC ön aktüatör
150 mA -de 3,3 V DC tipik
200 mA -de 3,3 V DC maksimum

>= 2 mA

5 V

<= 1.5 mA

< 200 µs konumu tamamlanmış giriş ve sürücüsü hazır giriş için
< 60 µs kaynak giriş ve yakınlık girişi için

1 darbe çıkışı
2 yardımcı çıkış

< 8 V ön aktüatör gerilimi hatası yardımcı çıkış
< 8 V hatasız ön aktüatör gerilimi yardımcı çıkış
> 14 V ön aktüatör gerilimi hatası darbe çıkışı
> 14 V hatasız ön aktüatör gerilimi darbe çıkışı

24 V DC

19...30 V

50 mA

0,4 A

0,05 mA 0 durumunda

0,15 V 1 durumunda

1,2...1,5 msn görünümde
1,2...1,5 msn ortadan kaybolmada

15000 Ohm

Akım sınırlayıcı ve elektronik devre kesici ile

Akım sınırlayıcı ve elektronik devre kesici ile

Ters montaj diyotu ile çıkışta
Entegre girişte

Yalıtımsız

1500 Vrms

> 10 MOhm

Modül çalışıyor (RUN): 1 LED (yeşil)
Harici hata (G/Ç): 1 LED (kırmızı)
Iç hata, modül hatası (ERR): 1 LED (kırmızı)
Indirme (DL): 1 LED (yeşil)
Kanal durumu (CH00): 8 LED (yeşil)
Kanal durumu (CH01): 8 LED (yeşil)

2 konnektörile 28 pim

Standart

CE
UL
CSA
RCM
EAC
Deniz Ticareti
ATEX zone 2/22
IECEx zone 2/22
