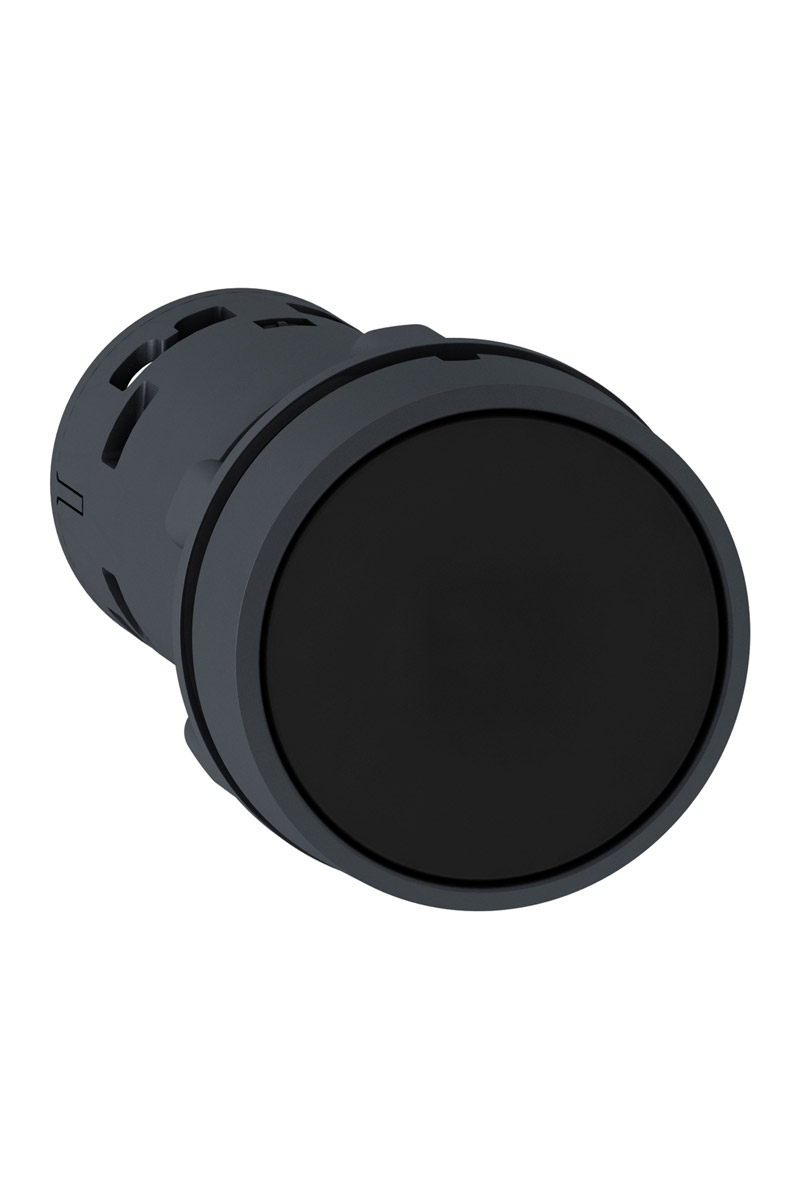

Schneider XB7NH25 1NA+1NK Siyah İtmeli Sıva Altı Buton Başlığı

Harmony XB7

Push-buton

XB7

22 mm

10

IP20 'e uygunIEC 60529 (arka yüz)
IP65 'e uygunIEC 60529 (ön yüz)

Yuvarlak

Itme ve itme ile serbest bırakılan

Siyah sıva altı

1 NA + 1 NK

Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,34...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1

Monolitik ürün

29 mm

29 mm

51,5 mm

(21-22)NC
(13-14)NO

0,021 kg

Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 'e uygunEN/IEC 60947-1

>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm

Sabitleme somunu baş altı: 2…2,4 N.m

Işaretsiz

Yavaş kesen

NK kontak ile 'e uygunEN/IEC 60947-5-1 ek K

300000 döngü

Çapraz ile uyumludur JIS No 1 tornavida
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida

4 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1

250 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1

4 kV 'e uygunEN/IEC 60947-1

1000000 cycles, DC-13, 0,3 A -de 24 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,03 A -de 230 V, çalisma hizi <216000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 0,09 A -de 240 V, çalisma hizi <108000 cyc/mn, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
